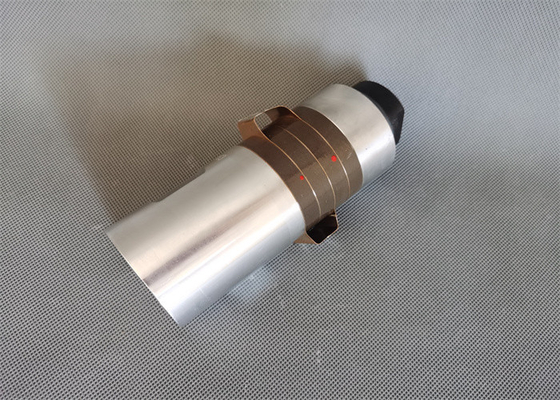

محول طاقة كهرضغطية فائقة عالية الطاقة بسعة 10-12nf 15 كيلو هرتز
وصف:
يستخدم محول الطاقة بالموجات فوق الصوتية QRsonic سيراميك كهرضغطية عالي الجودة وعالي الاتساق وتصميم هيكل احترافي وتشغيل مستقر وثبات عالي واتساق عالي واختبار حمولة عالية وغير ساخن وسعة عالية ومقاومة منخفضة وموجة مستقرة وخصائص الموجات الثابتة.
محول الطاقة بالموجات فوق الصوتية هو جهاز تحويل الطاقة.وتتمثل وظيفتها في تحويل الطاقة الكهربائية المدخلة إلى طاقة ميكانيكية (الموجات فوق الصوتية) ثم نقلها للخارج ، وتستهلك كمية صغيرة فقط من الطاقة.
تحديد:
نموذج
QR-6015-4BZG
تكرار
15 كيلو هرتز
انتاج الطاقة
2200 واط
الترباس المشترك
M20 * 1.5
قطر قرص السيراميك
60 ملم
عدد الاقراص الخزفية
4 جهاز كمبيوتر شخصى
السعة
10-12nf
السعة
10 أم
طلب
ماكينة لحام بلاستيك
تكوين:
يتكون محول الطاقة بالموجات فوق الصوتية بشكل أساسي من عنصر خزفي كهربائي انضغاطي مركزي ، وألواح غطاء معدني أمامي وخلفي ، ومسامير سابقة الإجهاد ، وألواح إلكترود وأنابيب عازلة.يظهر التكوين المحدد في الشكل أدناه.
1. المحرك الخلفي: العنصر الأسطواني الموجود في الجزء الخلفي من محول الطاقة الكهرضغطية ، والمحرك الخلفي قريب من آخر قطعة من السيراميك الكهروضغطي ، وعادة ما يتم تطبيق ضغط التشديد المسبق عن طريق تكديس البراغي. 2. لوح كهربائي: قرص موصل رفيع بين السيراميك الكهروضغطي المجاور لمحول الطاقة.يتم تطبيق جهد محرك محول الطاقة بين هذه الأقطاب الكهربائية. 3. محرك الواجهة الأمامية: ينقل الطاقة فوق الصوتية لمحول الطاقة إلى القرن أو رأس الأداة.عادةً ما يشتمل برنامج التشغيل الأمامي على شفة تثبيت لتوصيل السكن. 4. لولب مجهد مسبقًا: مسمار واحد مرصوف يمر عبر الفتحة المركزية للسيراميك.بعد شد البرغي ، سيتم ضغط السيراميك بين السائق الخلفي والمحرك الأمامي لتطبيق الضغط المسبق المطلوب على السيراميك. 5. السيراميك الكهرضغطية: السيراميك الكهرضغطية هو قلب محول الطاقة ، وهو مكون يحول الإشارة الكهربائية للمولد فوق الصوتي إلى اهتزاز ميكانيكي خطي.
