هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-X2040A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في علبة خشبية |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | أجهزة كمبيوتر شخصية 1000 شهريا |
| اسم المنتجات: | آلة لحام تسخير الأسلاك بالموجات فوق الصوتية | تكرر: | 20 كيلو هرتز |
|---|---|---|---|
| قوة: | 4000 واط | الجهد االكهربى: | 220 فولت |
| منطقة اللحام: | 1-30 ملم 2 | ضغط جوي: | 0.05-0.9 ميجا باسكال |
| حجم المولد: | 540 * 380 * 150 ملم | أبعاد القرن: | 550 * 250 * 240 ملم |
| إبراز: | معدات اللحام بالموجات فوق الصوتية,آلة اللحام بالموجات فوق الصوتية المحمولة,آلة لحام تسخير الأسلاك بالموجات فوق الصوتية 20 كيلو هرتز |
||
هغه التردد من 20 كيلو هرتز لحام المعادن بالموجات فوق الصوتية للكابلات اللحام والمكونات الإلكترونية المختلفة
المبدأ:
آلات لحام تسخير الأسلاك بالموجات فوق الصوتية لا تتطلب تدفقًا وتسخينًا خارجيًا ، ولا تتشوه بالحرارة ، ولا تعاني من إجهاد متبقٍ ، وتتطلب معالجة لحام أقل على سطح اللحام. ليس فقط معادن مماثلة ، ولكن أيضا بين المعادن المختلفة يمكن أن تكون ملحومة. يمكن لحام الألواح أو الشعيرات باللوحة. لحام بالموجات فوق الصوتية من الموصلات الكهربائية الجيدة هو طاقة أقل بكثير من اللحام الحالي ويستخدم عادة لحام الخيوط لل الترانزستورات أو الدوائر المتكاملة. عند استخدامه لختم لحام الأدوية والمواد المتفجرة ، يمكنه تجنب اللحام العام للعقاقير الملوثة بسبب الأجسام الذائبة ، ولن ينفجر بسبب الحرارة. هو استخدام الموجات فوق الصوتية لحام الأسلاك المعدنية. إنه يتكون من صندوق كهرباء ، محول طاقة ، مضيف هوائي و رأس أداة. بالإضافة إلى ذلك ، يتم تضمين مكونات التحكم مثل لوحات الوصل وأجهزة النقل والمعالجات الدقيقة. يقوم صندوق الطاقة بتحويل الجهد الخارجي المعتاد (~ 220 فولت أو 50 أو 60 هرتز) إلى 20000 هرتز (20 كيلو هرتز) ، والجهد أكثر من 1 فولت ، ثم يتم التحكم به بواسطة صندوق الطاقة لإخراج وتشغيل محول الطاقة. المحول هو مكون كهربائي عالي الكفاءة يحول الطاقة الكهربائية إلى طاقة ميكانيكية. بالمقارنة مع المحركات العادية ، هناك اختلافان رئيسيان بين محولات الطاقة: أولاً ، يحول المحول الطاقة الكهربائية إلى اهتزاز خطي بدلاً من الدوران ؛ ثانياً ، إنه يعمل بكفاءة عالية ويمكنه تحويل 95٪ من الطاقة الكهربائية. بعد التحويل بواسطة محول الطاقة ، يتم تطبيق الطاقة الميكانيكية على رأس اللحام. يتكون القرن بالموجات فوق الصوتية من سبائك التيتانيوم ويتم تشكيله على شكل معين وفقا للمبادئ الصوتية لضمان أقصى قدر من نقل الطاقة.
المعلمات:
| رقم الصنف | QR-X2020A | QR-X2030A | QR-X2040A |
| قوة | 2000W | 3000W | 4000W |
| منطقة اللحام | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| ضغط جوي | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| تكرر | 20KHZ | 20KHZ | 20KHZ |
| الجهد االكهربى | 220V | 220V | 220V |
| وزن القرن | 18KG | 22KG | 28KG |
| البعد من القرن | 530 * 210 * 230mm | 550 * 220 * 240MM | 550 * 250 * 240MM |
| حجم المولدات | 540 * 380 * 150MM | 540 * 380 * 150MM | 540 * 380 * 150MM |
الميزات الهيكلية لآلة لحام تسخير الأسلاك بالموجات فوق الصوتية:

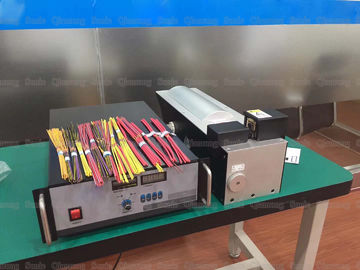

تتكون آلة لحام تسخير الأسلاك بالموجات فوق الصوتية من جزأين: الجهاز ومولد الطاقة بالموجات فوق الصوتية.
1. الآلة: تحتوي الآلة على هيكل ، عمود توجيه ، محول طاقة ، نظام هوائي وقالب سفلي.
2. المكون الصوتي: يتكون المكون الصوتي من جزأين: محول الطاقة ورأس اللحام. يستخدم محول الطاقة هزاز كهرضغطية يحول الطاقة الكهربائية إلى اهتزاز ميكانيكي. يشبه المتغير أحد المحولات في الدائرة ويعمل كتحويل تخميد ميكانيكي وتضخيم السعة. تم تصميم رأس اللحام وفقًا لمتطلبات اللحام وشكل اللحام. كما أنه بمثابة تحول المعاوقة الثانوية وتضخيم السعة. من حيث الهيكل والشكل ، فإن رأس اللحام ليس معقدًا ، لكنه يتطلب أفضل تصميم وأفضل المواد وتقنيات المعالجة الجيدة. يصعب تصميم رؤوس اللحام بأشكال معقدة وأبعاد كبيرة وهي مصممة بشكل عام من قبل الشركة المصنعة.
3 ، ونظام ضغط الهواء: يتم تشغيل نظام ضغط الهواء عن طريق الهواء المضغوط ، من خلال دائرة تبديل صمام الملف اللولبي ، ودفع مكبس الاسطوانة لدفع رأس اللحام للتحرك صعودا وهبوطا. يتم استخدام منظم الضغط للتحكم في ضغط الهواء ، ويستخدم صمام الخانق أحادي الاتجاه للتحكم في سرعة الرفع.
4. دائرة التحكم: تقوم دائرة التحكم بالتحكم في البرنامج في عملية اللحام. يمكن لمفاتيح الوظائف على اللوحة ضبط وقت اللحام وفقًا لكائنات مختلفة من اللحام ، ووقت التأخير ، ثم الضغط على مفتاح القدم ، وسوف تستكمل آلة اللحام بالموجات فوق الصوتية عملية اللحام تلقائيًا.
مزايا :
واحدة من أهم مزايا لحام تسخير الأسلاك بالموجات فوق الصوتية ودرجة الحرارة المنخفضة. توليد درجة الحرارة أمر لا مفر منه ، فهو ناتج فقط عن الاحتكاك ، والذي يمثل 1/3 أو 1/2 فقط من نقطة انصهار المعدن. نظرًا لأنه عبارة عن توليد حرارة احتكاكي ، فإن البنية الداخلية للسلك غير تالفة ، لذلك يحتفظ السلك المعدني بالأداء الأصلي.
معظم المعادن المستخدمة في المنتجات الكهربائية لديها الموصلية الحرارية الجيدة ، مما يجعل من الصعب اللحام عن طريق الذوبان. نظرًا لأن الحرارة يتم تبديدها بسرعة من السطح المعدني ، فإنها تتطلب إضافة المزيد من الحرارة لإكمال اللحام. لحام بالموجات فوق الصوتية لم تواجه هذه المشاكل. في الواقع ، نظرًا لعدم حدوث ذوبان ، فإن طاقة اللحام بالموجات فوق الصوتية ليست سوى 1/30 من طاقة اللحام بالمقاومة. بمعنى آخر ، يمكن لآلة لحام الطاقة التي تتمتع بقوة 3KW إكمال العمل الذي يحتاجه لحام المقاومة 90KVA ، وبالتالي فإن تكلفة العمل واضحة أيضًا. اللحام بالموجات فوق الصوتية هو عملية ميكانيكية لا يتدفق فيها التيار خلال الشغل ، وبالتالي فإن الموصلية المعدنية ليس لها أي تأثير. تلتصق الأسطح المعدنية بشكل عام بالملوثات وطبقات الأكسيد. يستخدم اللحام بالموجات فوق الصوتية دون المعالجة المسبقة للسطح المعدني. الاهتزاز بالموجات فوق الصوتية يمكن أن يزيل المرفقات مباشرة ويزيلها. ميزة أخرى هامة لحام بالموجات فوق الصوتية هي حياة طويلة من الشغل. يحتوي رأس اللحام لآلة تسخير الأسلاك بالموجات فوق الصوتية على 4 أوجه عمل ، مما يقلل من تكلفة صيانة المعدات اللاحقة.
هغه التردد من 20 كيلو هرتز لحام المعادن بالموجات فوق الصوتية للكابلات اللحام والمكونات الإلكترونية المختلفة
