هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-D2050A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | يحزم في حالة خشبيّ |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 وحدة لكلّ شهر |
| منتوج إسم: | لحام المعادن بالموجات فوق الصوتية | تكرر: | 20KHZ |
|---|---|---|---|
| قوة: | 5000w | الجهد االكهربى: | 380V |
| ضغط الهواء: | 0.05-0.9Mpa | البعد من مولد: | 540 * 380 * 150MM |
| إبراز: | ,آلة لحام الموجات فوق الصوتية,ultrasonic welding machine |
||

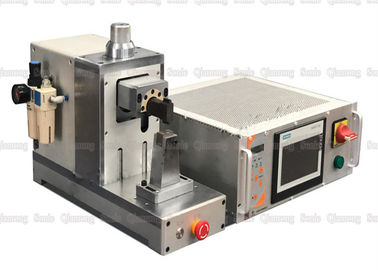

تكنولوجيا الموجات فوق الصوتية عالية التردد لحام من الألومنيوم ورقة النيكل
وصف:
يمكن تقسيم لحام المعادن بالموجات فوق الصوتية الشائعة إلى تردد عالي (أعلى من 50 كيلو هرتز) ، وتردد متوسط (30-40 كيلو هرتز) ، وتردد منخفض (20 كيلو هرتز). تتميز الماكينة ذات التردد العالي بسعة طاقة صغيرة وسمك رقيق للحام ، لذلك نشير بشكل عام إلى آلة اللحام بالموجات فوق الصوتية باعتبارها التردد المتوسط والتردد المنخفض.
وفقا لاستخدام النقاط ، يمكن تقسيمها إلى: لحام البقعة ، لحام التماس ، تسخير الأسلاك ، الختم والقطع. نظرًا لأن الاهتزاز ينتشر في المعدن باستخدام أوضاع اهتزاز مختلفة: الاهتزاز الطولي ، والاهتزاز الكعبري ، والاهتزاز الثني ، والاهتزاز الالتوائي ، يمكن تحليل وضع الاهتزاز بشكل شامل وفقًا للمادة المراد لحامها ، والضغط استنادًا إلى وضع الاهتزاز. تصميم الآلية والإطار. يتم استخدام أوضاع الاهتزاز المختلفة في التطبيقات المختلفة ، لذلك ليس من المناسب التمييز بين أوضاع الاهتزاز.
اللحام الموضعي: يمكن تقسيم نظام الاهتزاز للحام الموضعي إلى نظام اهتزاز طولي ، ونظام اهتزاز منحني ونظام اهتزاز الالتواء وفقًا لاهتزاز القطب الصوتي. لأنظمة الاهتزاز الالتوائية ، تستخدم بشكل عام للحام الدائري. معظمهم يستخدمون نظام الاهتزاز الطولي.
لحام اللف: يتم عمل لحام اللف بشكل عام باستخدام نظام اهتزاز منحني يتطلب عدة أطوال موجية حسب قطر الوسادة.
تستخدم آلة لحام المعادن بالموجات فوق الصوتية حاليًا: بالنسبة للخلايا الشمسية ، لوحات مسطحة لامتصاص الحرارة الشمسية ، لحام أنابيب الألومنيوم والبلاستيك المركب ، النحاس ، ربط الألومنيوم
تسخير الأسلاك: التطبيق الحالي لحام تسخير الأسلاك: تسخير الأسلاك السيارات. تشكيل الاسلاك لحام الأسلاك المتبادلة. أسلاك متعددة ملحومة لبعضها البعض. تحويل أسلاك النحاس والألومنيوم
الختم والقطع: آلة ختم بالموجات فوق الصوتية: تستخدم لختم أنابيب النحاس في الثلاجات ومكيفات الهواء ، وما إلى ذلك ؛ أجهزة فراغ لأنابيب النحاس والألومنيوم.
مواصفات:
| رقم الصنف | QR-D2020A | QR-D2030A | QR-D2050A |
| قوة | 2000W | 3000W | 5000W |
| ضغط جوي | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| تكرر | 20KHZ | 20KHZ | 20KHZ |
| الجهد االكهربى | 220V | 220V | 380V |
| وزن القرن | 55KG | 60KG | 88KG |
| البعد من القرن | 550 * 280 * 380MM | 550 * 280 * 430MM | 550 * 380 * 660mm |
| حجم المولدات | 540 * 380 * 150MM | 540 * 380 * 150MM | 540 * 380 * 150MM |
مزايا اللحام:
1. مواد اللحام لا تذوب ، وخصائص المعادن غير الهشة
2. الموصلية والتوصيل الحراري بعد لحام ، وانخفاض المقاومة أو بالقرب من الصفر
3. متطلبات منخفضة على سطح المعدن الملحوم ، الأكسدة أو الطلاء يمكن أن تكون ملحومة
4. وقت قصير لحام ، لا حاجة لأي تدفق ، الغاز ، لحام
5. سهلة لتحقيق الاتصال والتحكم التلقائي بين المعادن متباينة
6. لحام دون شرارات ، سريعة وآمنة بيئيا
أحد العيوب الرئيسية للحام بالموجات فوق الصوتية المعدنية هو أن الطاقة اللازمة للحام تزداد باطراد مع زيادة سمك وسمك قطعة العمل ، وبالتالي فهي تقتصر على الأجزاء الرفيعة مثل الأسلاك والرقائق والألواح.
تكنولوجيا الموجات فوق الصوتية عالية التردد لحام من الألومنيوم ورقة النيكل
