| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-3035-4BZ |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| منتوج إسم: | محول اللحام بالموجات فوق الصوتية | تكرر: | 35 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 500 وات | الترباس المشترك: | M10 |
| قطر القرص السيراميك: | 30 مم | الكمية من أقراص السيراميك: | 4pcs |
| مواسعة: | 5.5-6.2nf | سعة: | 6um |
| إبراز: | محول كهرضغطية بالموجات فوق الصوتية,محول بيزو بالموجات فوق الصوتية |
||

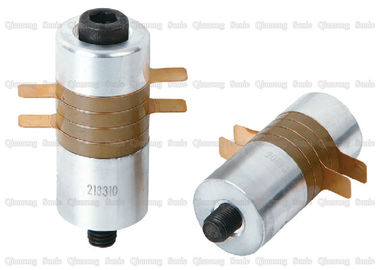

35 كيلو هرتز 500 واط محول اللحام بالموجات فوق الصوتية مع برغي واحد متصل
وصف:
محوِّل الموجات فوق الصوتية هو جهاز لتحويل الطاقة يتطلب وصفه وتقييمه العديد من المعلمات. تتضمن المعلمات المميزة لمحول الطاقة تردد الرنين وعرض النطاق الترددي ومعامل الاقتران الكهروميكانيكي والكفاءة الكهروميكانيكية وعامل الجودة الميكانيكية وخصائص المعاوقة وخصائص التردد وخصوصية التردد والإرسال وحساسية الاستقبال والاستقبال وما شابه. محولات الطاقة لتطبيقات مختلفة لها معايير أداء مختلفة. على سبيل المثال ، بالنسبة لمحول طاقة انبعاث ، مطلوب من محول الطاقة أن يكون لديه طاقة إنتاج كبيرة وكفاءة تحويل طاقة عالية ؛ وللمحول transducing ، مطلوب متطلبات واسعة. نطاق التردد وحساسية عالية والقرار. لذلك ، في عملية التصميم المحددة لمحول الطاقة ، يجب تصميم المعلمات ذات الصلة لمحول الطاقة وفقًا للتطبيق المحدد.
مواصفات:
| نموذج | QR-3035-4BZ |
| تكرر | 35khz |
| انتاج الطاقة | 500 واط |
| الترباس المشترك | M10 |
| قرص السيراميك القطر | 30mm و |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 5.5-6.2nf |
| سعة | 6 أم |
| الوضعية | آلة لحام البلاستيك |
عملية إنتاج ورقة السيراميك كهرضغطية:
عملية صفائح السيراميك الكهروإجهادية هي كما يلي: الخلط - الخلط والطحن - التلبيد المسبق - الطحن الثانوي - التحبيب - التشكيل - الإزاحة - التلبيد في البورسلين - معالجة الشكل - الإلكترود - - الضغط العالي الاستقطاب - اختبار الشيخوخة.
1. المكونات: قبل المعالجة ، وإزالة الشوائب ، ثم وزن المواد الخام المختلفة وفقا لنسبة الصيغة ، يجب الانتباه إلى كمية صغيرة من المواد المضافة في منتصف الجزء الأكبر.
2. الخلط والطحن: الغرض من ذلك هو خلط وخلط المواد الخام المختلفة وإعداد الظروف لتفاعل طور صلب كامل للإطلاق المسبق. بشكل عام ، يتم استخدام الطحن الجاف أو الطحن الرطب. يمكن إجراء الطحن الجاف على دفعات صغيرة ، ويمكن اعتماد طحن كرات التحريض أو سحق تدفق الهواء على دفعات كبيرة بكفاءة عالية.
3. الحرق المسبق: الغرض من ذلك هو إجراء تفاعل طور صلب للمواد الخام المختلفة في درجة حرارة عالية لتوليف السيراميك كهرضغطية. هذه العملية مهمة جدا. سوف تؤثر بشكل مباشر على ظروف تلبد وأداء المنتج النهائي.
4. الطحن الدقيق الثاني: الغرض من ذلك هو إعادة تلبيد المسحوق الخزفي الكهروإجهادي المُسبق مسبقًا وطحنه جيدًا لوضع أساس جيد للأداء الموحد للخزف.
5. التحبيب: الغرض من ذلك هو تكوين كثافة عالية من جزيئات الموائع ذات الكثافة الجيدة.
6. صب: والغرض من ذلك هو الضغط على المواد الحبيبية في الفراغ preformed المطلوب.
7. تشويه: الغرض من ذلك هو إزالة الموثق المضافة خلال التحبيب من فارغة.
8. تلبد في الخزف: يتم ختم فارغة وملبدة في الخزف في درجة حرارة عالية. هذا الرابط مهم جدا.
9. معالجة الشكل: طحن المنتج النهائي إلى حجم المنتج النهائي المطلوب.
10. القطب: يتم وضع قطب كهربائي موصل على سطح ورقة السيراميك المطلوبة. الطرق العامة هي تسلل الطبقة الفضية ، الترسيب الكيميائي وطلاء الفراغ.
11. استقطاب الجهد العالي: يتم محاذاة المجالات الداخلية للسيراميك ، بحيث يكون للخواص خصائص كهرضغطية.
12. اختبار الشيخوخة: بعد أن يكون أداء السيراميك مستقراً ، يتم اختبار المؤشرات لمعرفة ما إذا كان قد تم تلبية متطلبات الأداء المتوقعة.
35 كيلو هرتز 500 واط محول اللحام بالموجات فوق الصوتية مع برغي واحد متصل
