هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-X2040A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في علبة خشبية |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | أجهزة كمبيوتر شخصية 1000 شهريا |
| منتوج إسم: | آلة لحام تسخير الأسلاك بالموجات فوق الصوتية | تكرر: | 20KHZ |
|---|---|---|---|
| قوة: | 4000W | الجهد االكهربى: | 220V |
| منطقة اللحام: | 1-30mm2 | ضغط الهواء: | 0.05-0.9MPa |
| حجم المولدات: | 540 * 380 * 150MM | البعد من القرن: | 550 * 250 * 240MM |
| إبراز: | سلك الربط بالموجات فوق الصوتية آلة,لحام بالموجات فوق الصوتية المحمولة |
||

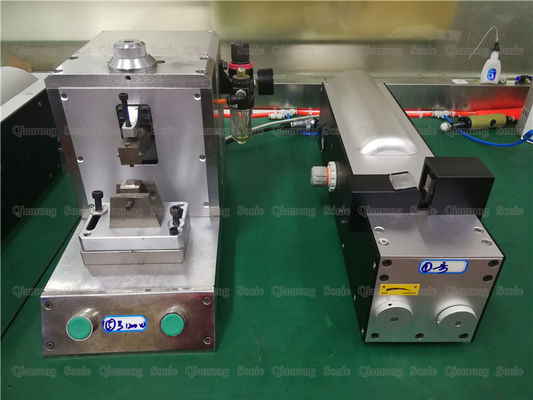

4000w حماية البيئة بالموجات فوق الصوتية من أسلاك النحاس والألومنيوم
وصف:
آلة لحام تسخير الأسلاك بالموجات فوق الصوتية التطبيق: تسخير الأسلاك المعدنية ، تسخير الأسلاك النحاسية والألومنيوم ، والأسلاك المعدنية مضفر ، والأسلاك المعدنية الذين تقطعت بهم السبل ، الأسلاك تسخير الأسلاك ، سلك البطارية ، لحام تسخير الأسلاك دراجة نارية ، تسخير الأسلاك المنزلية ، تسخير الأسلاك الرصاص والأسلاك تسخير الأسلاك ، موصل الموصل ، إلخ. تستخدم أسلاك النحاس وأسلاك اللحام على نطاق واسع في السيارات ، الأجهزة الإلكترونية ، المحركات ، معدات الاتصالات ، المعدات الميكانيكية ، الأجهزة وغيرها من الصناعات.
المعلمات:
| رقم الصنف | QR-X2020A | QR-X2030A | QR-X2040A |
| قوة | 2000W | 3000W | 4000W |
| منطقة اللحام | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| ضغط جوي | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| تكرر | 20KHZ | 20KHZ | 20KHZ |
| الجهد االكهربى | 220V | 220V | 220V |
| وزن القرن | 18KG | 22KG | 28KG |
| البعد من القرن | 530 * 210 * 230mm | 550 * 220 * 240MM | 550 * 250 * 240MM |
| حجم المولدات | 540 * 380 * 150MM | 540 * 380 * 150MM | 540 * 380 * 150MM |
بناء:
تتكون آلة لحام تسخير الأسلاك بالموجات فوق الصوتية من جزأين: الجهاز ومولد الطاقة بالموجات فوق الصوتية.
1. الآلة تحتوي الآلة على هيكل ، عمود توجيه ، محول طاقة ، نظام هوائي ، دارة كمبيوتر شخصي ، و قالب سفلي.
2. يتكون المكون الصوتي للمكون الصوتي من جزأين: محول الطاقة ورأس اللحام. يستخدم محول الطاقة هزاز كهرضغطية يحول الطاقة الكهربائية إلى اهتزاز ميكانيكي. يشبه المحول المحول في الدائرة ويعمل كتحويل تخميد ميكانيكي وتضخيم السعة. تم تصميم رأس اللحام وفقًا لمتطلبات اللحام وشكل اللحام. كما أنه بمثابة تحول المعاوقة الثانوية وتضخيم السعة. من الهيكل والشكل ، فإن رأس اللحام ليس معقدًا ، لكنه يتطلب أفضل تصميم وأفضل المواد وأفضل تكنولوجيا معالجة. يصعب تصميم رؤوس اللحام بأشكال معقدة وأبعاد كبيرة وهي مصممة بشكل عام من قبل الشركة المصنعة.
3. نظام ضغط الهواء في نظام ضغط الهواء يتم تشغيله بالهواء المضغوط. يتم استخدام صمام الملف اللولبي لتبديل الدائرة ، ويتم تشغيل مكبس الأسطوانة لقيادة رأس اللحام للتحرك لأعلى ولأسفل. يتم استخدام منظم الضغط للتحكم في ضغط الهواء ، ويستخدم صمام الخانق أحادي الاتجاه للتحكم في سرعة الرفع.
4 ، دائرة التحكم
تقوم دائرة التحكم بالتحكم في البرنامج في عملية اللحام. يمكن لمفاتيح الوظائف على اللوحة ضبط وقت اللحام وفقًا لكائنات مختلفة من اللحام ، ووقت التأخير ، ثم الضغط على مفتاح القدم ، وستكمل ماكينة اللحام عملية اللحام تلقائيًا.
5. مولد الطاقة بالموجات فوق الصوتية يوفر قرن الطاقة بالموجات فوق الصوتية الطاقة الكهربائية للمكونات الصوتية. نظرًا لأن تواتر الرنين والممانعة للمكون الصوتي سوف يتفاوتان اختلافًا كبيرًا أثناء عملية اللحام ، يجب أن يكون لقرن الطاقة فوق الصوتية القدرة على تتبع التردد تلقائيًا ، ويتم ضبط طاقة الخرج تلقائيًا بواسطة الحمل. آلة لحام البقعة المعدنية بالموجات فوق الصوتية NC-3000 تتبنى تذبذب الإثارة ؛ طريقة الطور تتبع التردد التلقائي. التحكم المستمر في سرعة الاهتزاز.
4000w حماية البيئة بالموجات فوق الصوتية من أسلاك النحاس والألومنيوم
