هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-3028-4FZ |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| منتوج إسم: | محول اللحام بالموجات فوق الصوتية | تكرر: | 28 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 700 واط | الترباس المشترك: | M8 * 1 |
| قطر القرص السيراميك: | 30 مم | الكمية من أقراص السيراميك: | 4pcs |
| مواسعة: | 6-7nf | سعة: | 8um |
| إبراز: | محول بيزو بالموجات فوق الصوتية,محول التردد العالي بالموجات فوق الصوتية |
||

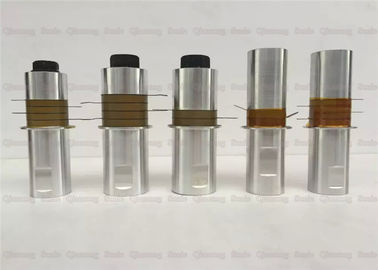

28Kh بالموجات فوق الصوتية محول كهرضغطية الكهربائية لآلة التثبيت بالموجات فوق الصوتية المحمولة
وصف:
يمكن للمحول بالموجات فوق الصوتية توليد اهتزاز منتظم تحت إثارة مجال كهربائي مناسب ، وسعته عموما حوالي 10 ميكرون. هذه السعة ليست كافية لاستكمال خطوات اللحام والمعالجة مباشرة. لذلك ، يربط محول الطاقة قرنًا فوق صوتيًا مُصممًا بشكل صحيح ، ويمكن أن تتنوع سعة الموجات فوق الصوتية داخل نطاق واسع ، طالما أن قوة المواد كافية ، فإن السعة يمكن أن تتجاوز 100 ميكرون.
يحول المحول جهد التردد بالموجات فوق الصوتية من المولد إلى اهتزاز ميكانيكي بالموجات فوق الصوتية لنفس التردد من خلال تأثير كهرضغطية معكوس. وهي تتألف من عدد من الألواح التجويفية المحصورة بين كتلتين معدنيتين (عادةً التيتانيوم). يتم تشكيل صفيحة معدنية رقيقة بين الورقة والصفائح لتشكيل القطب. عندما يتم توفير إشارة كهربائية جيبية إلى محول الطاقة عبر الأقطاب الكهربائية ، فإن الطبقة الكهروإجهادية تتوسع وتقلص ، مما ينتج حركة محورية من ذروة إلى ذروة تبلغ 15-201 xm. محول الطاقة هو جهاز دقيق ويجب التعامل معه بحذر.
مواصفات:
| نموذج | QR-3028-4FZ |
| تكرر | 28KHZ |
| انتاج الطاقة | 700 واط |
| الترباس المشترك | M8 * 1 |
| قرص السيراميك القطر | 30mm و |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 6-7nf |
| سعة | 8 أم |
| الوضعية | آلة لحام البلاستيك |
تكنولوجيا الموجات فوق الصوتية:
في اللحام بالموجات فوق الصوتية ، من الشائع خدش سطح المنتج أو كسره أو تكسيره عند المفصل. لأن هناك حالتان في التشغيل بالموجات فوق الصوتية: 1. الطاقة الحرارية العالية تتصل مباشرة بسطح المنتج البلاستيك 2. توصيل الاهتزاز. لذلك ، عند تطبيق الاهتزاز بالموجات فوق الصوتية على المنتجات البلاستيكية ، يكون سطح المنتج عرضة للحروق ، كما أن الأعمدة أو الثقوب البلاستيكية بسماكة رقيقة تبلغ 1 م / م تكون عرضة للتشقق. هذا هو شرط أساسي لعملية بالموجات فوق الصوتية. تجنبها. من ناحية أخرى ، بسبب نقص طاقة الخرج بالموجات فوق الصوتية (جدول التمديد والقالب العلوي HORN) ، يستغرق وقتًا طويلاً للحام عندما يتم تحويل طاقة الاحتكاك الاهتزازي إلى طاقة حرارية لتجميع الطاقة الحرارية لتعويض النقص في الإخراج قوة. هذا النوع من أساليب اللحام ليس الطاقة الحرارية الاحتكاكية للاهتزاز التي يتم تحقيقها في لحظة ، ولكن وقت اللحام مطلوب لتجميع الطاقة الحرارية ، بحيث تصل درجة انصهار المنتج البلاستيكي إلى تأثير اللحام ، بحيث تكون الطاقة الحرارية يبقى على سطح المنتج لفترة طويلة ، ودرجة الحرارة المتراكمة والإجهاد يسبب أيضا حروق ، فواصل أو فواصل في المنتج. في هذا الوقت ، من الضروري مراعاة إخراج الطاقة (عدد القطاعات) ، ووقت اللحام ، والضغط الديناميكي وعوامل أخرى للتغلب على هذا النوع من فقدان الوظيفة.
حل:
1. تقليل الضغط.
2. تقليل وقت التأخير (الاهتزاز المبكر)).
3. تقليل وقت اللحام.
4. اقتبس التغطية الإعلامية (مثل أكياس البولي ايثيلين).
5. القالب لديه معالجة السطح (تصلب أو مطلي بالكروم).
6. يتم تقليل أو تقليل عدد مراحل الآلة.
7. بالنسبة للمنتجات التي يمكن تكسيرها أو تكسيرها بسهولة ، فيجب أن يتم تركيبها في مخزن مؤقت ، مثل الراتنج اللين أو الفلين المغطى (هذا لا يؤثر على قوة اللحام).
8. سهلة لكسر المنتجات إضافة زاوية R في الزوايا الصحيحة.
28Kh بالموجات فوق الصوتية محول كهرضغطية الكهربائية لآلة التثبيت بالموجات فوق الصوتية المحمولة
