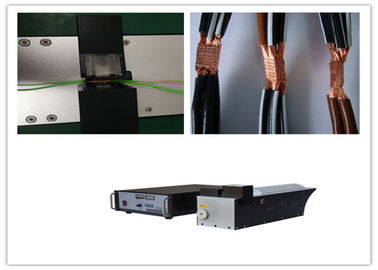

النحاس الألومنيوم تحويل 3000W لحام بالموجات فوق الصوتية للمحرك والمحولات

تحويل الألومنيوم بالموجات فوق الصوتية النحاس 20KHZ 3000W لحام للسيارات والمحولات



وصف:

يستخدم لحام تسخير الأسلاك بالموجات فوق الصوتية موجات اهتزاز عالية التردد لإرسالها إلى سطح قطعتي تسخير الأسلاك المراد لحامهما. تحت الضغط ، تُفرك أسطح قطعتي تسخير السلكين معًا لتشكل انصهارًا بين الطبقات الجزيئية. الميزة هي أنها سريعة وموفرة للطاقة. قوة الانصهار عالية ، الموصلية الكهربائية جيدة ، لا شرارة ، على مقربة من المعالجة الباردة ؛ العيب هو أن الأجزاء المعدنية الملحومة يجب ألا تكون كثيفة جدًا (عمومًا أقل من أو تساوي 5 مم) ، ويجب ألا تكون مفاصل اللحام كبيرة جدًا ، ويجب الضغط عليها.


المبدأ:

آلات لحام تسخير الأسلاك بالموجات فوق الصوتية لا تتطلب تدفقًا وتسخينًا خارجيًا ، ولا تتشوه بالحرارة ، ولا تعاني من إجهاد متبقٍ ، وتتطلب معالجة لحام أقل على سطح اللحام. ليس فقط معادن مماثلة ، ولكن أيضا بين المعادن المختلفة يمكن أن تكون ملحومة. يمكن لحام الألواح أو الشعيرات باللوحة. لحام بالموجات فوق الصوتية من الموصلات الكهربائية الجيدة هو طاقة أقل بكثير من اللحام الحالي ويستخدم عادة لحام الخيوط لل الترانزستورات أو الدوائر المتكاملة. عند استخدامه لختم لحام الأدوية والمواد المتفجرة ، يمكنه تجنب اللحام العام للعقاقير الملوثة بسبب الأجسام الذائبة ، ولن ينفجر بسبب الحرارة. هو استخدام الموجات فوق الصوتية لحام الأسلاك المعدنية. إنه يتكون من صندوق كهرباء ، محول طاقة ، مضيف هوائي و رأس أداة. بالإضافة إلى ذلك ، يتم تضمين مكونات التحكم مثل لوحات الوصل وأجهزة النقل والمعالجات الدقيقة. يقوم صندوق الطاقة بتحويل الجهد الخارجي المعتاد (~ 220 فولت أو 50 أو 60 هرتز) إلى 20000 هرتز (20 كيلو هرتز) ، والجهد أكثر من 1 فولت ، ثم يتم التحكم به بواسطة صندوق الطاقة لإخراج وتشغيل محول الطاقة. المحول هو مكون كهربائي عالي الكفاءة يحول الطاقة الكهربائية إلى طاقة ميكانيكية. بالمقارنة مع المحركات العادية ، هناك اختلافان رئيسيان بين محولات الطاقة: أولاً ، يحول المحول الطاقة الكهربائية إلى اهتزاز خطي بدلاً من الدوران ؛ ثانياً ، إنه يعمل بكفاءة عالية ويمكنه تحويل 95٪ من الطاقة الكهربائية. بعد التحويل بواسطة محول الطاقة ، يتم تطبيق الطاقة الميكانيكية على رأس اللحام. يتكون القرن بالموجات فوق الصوتية من سبائك التيتانيوم ويتم تشكيله على شكل محدد وفقا للمبادئ الصوتية لضمان أقصى قدر من نقل الطاقة. ج

المعلمات:

عندما يصدر المولد منبهًا للحمل الزائد ، يجب فحصه على النحو التالي:

1. اختبار عدم التحميل ، إذا كان تيار العمل طبيعيًا ، فقد يكون رأس اللحام ملامسًا للجسم الذي يجب عدم لمسه أو أن خلل ضبط المعلمة بين رأس اللحام ومقعد اللحام.

2. عندما لا يكون اختبار عدم التحميل طبيعيًا ، لاحظ أولاً ما إذا كان هناك تصدع في رأس اللحام ، وما إذا كان التثبيت ثابتًا ، ثم قم بإزالة رأس اللحام وإجراء اختبار عدم التحميل للتخلص من وجود مشكلة في محول + القرن ، والقضاء عليه خطوة بخطوة. . بعد القضاء على احتمال فشل محول + القرن ، استبدل القرن الجديد لتحديد.

3. في بعض الأحيان يكون هناك موقف يكون فيه اختبار عدم التحميل طبيعيًا ، لكنه لا يعمل بشكل طبيعي. قد يكون تغيير الأجزاء الداخلية للطاقة الصوتية مثل رأس اللحام ، مما يؤدي إلى ضعف نقل الطاقة الصوتية. إليك طريقة حكم بسيطة: طريقة لمس اليد يكون رأس اللحام العادي أو سطح البوق موحدًا جدًا عند العمل ، ويشعر اليد بسلاسة مخملية. عندما لا تكون طاقة الصوت سلسة ، فإن اليد تبدو كفقاعات أو نتوءات. تُستخدم طرق الاستبعاد للتخلص من الأجزاء التي بها مشكلات. يمكن أن يحدث نفس الموقف عندما يكون المولد غير طبيعي ، لأنه عادة ما يكون شكل موجة مدخلات المحول موجة جيبية ناعمة ، والتي يمكن أن تحدث أيضًا عند وجود طفرات أو أشكال موجية غير طبيعية على موجة جيبية. في هذا الوقت ، يمكن الاستعاضة عن عنصر طاقة تشذيب صوتي آخر بالتمييز.

تحويل الألومنيوم بالموجات فوق الصوتية النحاس 20KHZ 3000W لحام للسيارات والمحولات
