| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-D2030A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | يحزم في حالة خشبيّ |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 وحدة لكلّ شهر |
| منتوج إسم: | لحام المعادن بالموجات فوق الصوتية | تكرر: | 20KHZ |
|---|---|---|---|
| قوة: | 3000W | الجهد االكهربى: | 220V |
| ضغط الهواء: | 0.05-0.9Mpa | البعد من مولد: | 540 * 380 * 150MM |
| إبراز: | ,آلة لحام الموجات فوق الصوتية,ultrasonic welding machine |
||

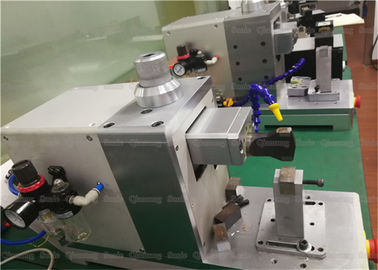

تكنولوجيا التوصيل بالطبقات الجزيئية بواسطة معدات لحام المعادن بالموجات فوق الصوتية 20 كيلو هرتز 3000 واط
وصف:
لحام المعادن بالموجات فوق الصوتية هو تقنية سريعة ونظيفة واقتصادية تستخدم على نطاق واسع في صناعات الأتمتة المختلفة.
عملية لحام المعدن بالموجات فوق الصوتية هي عملية بين اللحام بالضغط البارد ولحام الاحتكاك الذي يستخدم طاقة عالية الكثافة الناتجة عن الاهتزاز الميكانيكي عالي التردد. الاهتزاز الميكانيكي لرأس اللحام باللحام المعدني بالموجات فوق الصوتية موازٍ لسطح الشغل. أثناء اللحام ، يعمل الضغط الثابت عموديًا على سطح اللحام من خلال رأس اللحام ، وفي الوقت نفسه يعمل على زيادة قوة القص للاهتزاز عالي التردد. عندما تتجاوز قوة القص الحد المرن للمادة ، يبدأ الجزء من سطح التلامس في قطعة العمل في الانزلاق. قوة القص هذه أثناء عملية اللحام ، يتم تغيير الاتجاه بشكل مستمر على تردد عشرات الآلاف من المرات في الثانية ، ويتم تكسير الأوساخ الموجودة على سطح قطعة العمل وإزالتها. يبدأ سطح المعدن النقي في الاتصال في نقاط متعددة. مع استمرار الاهتزاز عالي التردد ، يتم توسيع مساحة المعدن النقي بشكل مستمر. إلى أن يتم توسيعها إلى منطقة اللحام بأكملها ، يحدث انتشار الذرات في نفس الوقت على سطح التلامس ، ويعاد بلورة المعدن ليشكل بنية حبيبية دقيقة ويظهر خصائص تشوه المعدن البارد.
المبدأ:
يستخدم اللحام المعدني بالموجات فوق الصوتية موجات اهتزاز عالية التردد لنقلها إلى سطحين معدنين للحام. تحت الضغط ، يفرك السطحان المعدنيان بعضهما البعض لتشكيل مفصل بين الطبقات الجزيئية. الميزة هي أنها سريعة ، موفرة للطاقة ، قوة انصهار عالية ، توصيل كهربائي جيد ، لا شرارة ، قريبة من المعالجة الباردة ؛ العيب هو أن الأجزاء المعدنية الملحومة يجب ألا تكون كثيفة جدًا (عمومًا أقل من أو تساوي 5 مم) ، ويجب ألا تكون مفاصل اللحام كبيرة جدًا ، ويجب الضغط عليها.
مواصفات:
| رقم الصنف | QR-D2020A | QR-D2030A | QR-D2050A |
| قوة | 2000W | 3000W | 5000W |
| ضغط جوي | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| تكرر | 20KHZ | 20KHZ | 20KHZ |
| الجهد االكهربى | 220V | 220V | 380V |
| وزن القرن | 55KG | 60KG | 88KG |
| البعد من القرن | 550 * 280 * 380MM | 550 * 280 * 430MM | 550 * 380 * 660mm |
| حجم المولدات | 540 * 380 * 150MM | 540 * 380 * 150MM | 540 * 380 * 150MM |
معلمة السعة:
السعة هي معلمة رئيسية للمادة المراد لحامها ، وهو ما يعادل درجة حرارة الحديد لحام. إذا لم تصل درجة الحرارة ، فلن يكون اللحام ممكنًا. إذا كانت درجة الحرارة مرتفعة للغاية ، سيتم حرق المواد الخام أو سيتم تدمير الهيكل وسيتم تدهور القوة. نظرًا لاختلاف محولات الطاقة التي تختارها كل شركة ، فإن سعة خرج المحول مختلفة. بعد تكييف النسب المختلفة للقرن والقرن ، يمكن تصحيح السعة العملية للقرن للوفاء بالمتطلبات. تبلغ سعة خرج نصف الموجة من جهاز الطاقة ما بين 5 إلى 10 ميكرون ، وتكون سعة نصف الموجة العاملة عمومًا حوالي 10-45 ميكرون. يرتبط اختلاف القرن والقرن بشكل القرن والقرن ، ونسبة المساحة الأمامية إلى الخلفية وعوامل أخرى. من حيث الشكل ، مثل الحشو الأسي ، الحشوة الوظيفية ، الحشو المتدرج ، وما إلى ذلك ، يكون التأثير على نسبة التحويل كبيرًا ، ونسبة المساحة الأمامية إلى الخلفية متناسبة مع نسبة التحويل الإجمالية. عموما يتم تحديد السعات المختلفة المطلوبة لحام المواد المختلفة تجريبيا لتحديد السعة المطلوبة.
