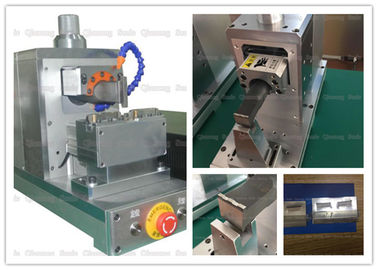

خصائص المعادن غير الهشة آلة لحام بالموجات فوق الصوتية 20 كيلو هرتز عالية الطاقة منخفضة المقاومة

لحام الخواص المعدنية غير الهشة بنسبة المقاومة المنخفضة بالموجات فوق الصوتية 20 كيلو هرتز


وصف:

اللحام بالموجات فوق الصوتية للمعادن غير الحديدية (مثل النحاس والألومنيوم) هو تقنية لحام مثبتة في الصناعة تم اختبارها لسنوات عديدة. اللحام بالموجات فوق الصوتية سريع للغاية ولا يستغرق سوى 1 إلى 3 ثوان ، وهذا يتوقف على حجم المفصل الملحوم. بالمقارنة مع عمليات اللحام الأخرى ، عند استخدام تقنية اللحام بالموجات فوق الصوتية ، تسخن الوصلات أقل وبالتالي لا تصل إلى نقطة الانصهار. هذا يعطيها العديد من المزايا غير الموجودة في تقنيات الاتصال الأخرى. كما أنها لا تلحق الضرر بالمواد الأخرى القريبة ، مثل عزل الأسلاك. وتشمل هذه التوصيلات البسيطة لربط الأسلاك والسبائك ، ولحام الأسلاك والاتصال في مجالات السيارات والالكترونيات ، والتطبيقات الخاصة لأسلاك لف المينا والأفلام والأوراق ، وفي الانتقال إلى المواد الصلبة ، لا يتم فك المفاصل. . تنتج قوة اللحام الأعلى عن طريق عملية الاسترخاء لأول طبقتين ذريتين للمكون المراد لحامهما. طريقة اللحام تشبه لحام الانتشار ولها مجموعة واسعة من التطبيقات في مجال المعادن.

العقدة:

تم تصميم رأس اللحام والوقن ليكون مرنانًا ذا طول موجي نصف مع تردد تشغيل. في ظل ظروف العمل ، تكون سعة وجهي الطرف الأكبر والضغط هو الأصغر ، وتكون سعة العقدة المقابلة للموضع الوسيط صفر والضغط أكبر. تم تصميم موضع العقدة عمومًا ليكون موضعًا ثابتًا ، ولكن تم تصميم الموضع الثابت المعتاد بحيث يكون سمكه أكبر من 3 مم ، أو أن الأخدود ثابت ، وبالتالي لا يكون للموضع الثابت بالضرورة سعة صفرية ، مما يسبب بعض الصوت وجزء من فقدان الطاقة. عادة ما يتم عزل الصوت عن المكونات الأخرى بواسطة حلقة مطاطية أو محمية بمادة عازلة للصوت. يؤخذ فقدان الطاقة في الاعتبار عند تصميم المعلمات السعة.

المعلمات:

منتجات اللحام بالموجات فوق الصوتية:

بطارية هيدريد نيكل - معدن نيكل - هيدريد - بطارية - شبكة نيكل - صفيحة نيكل

بطارية ليثيوم ، بطارية بوليمر من رقائق النحاس والنيكل ، صهر متداخل ، رقائق ألمنيوم ، صهر رقائق ألمنيوم

يتم ذوبان الأسلاك بشكل متبادل وتشابك في الصمامات واحد وأكثر.

الأسلاك والمكونات الإلكترونية المختلفة ، والاتصالات ، والموصلات والذوبان المتبادل

أحواض الحرارة على نطاق واسع ، زعانف التبادل الحراري ، والنوى قرص العسل من الأجهزة المنزلية المختلفة وملحقات السيارات

جهات الاتصال الحالية الكبيرة مثل المفاتيح الكهرومغناطيسية والمفاتيح غير المصهر ، والصهر المتبادل للألواح المعدنية المتباينة

ختم أنبوب معدني ، يمكن أن يكون قطع المياه ، محكم

الألواح الشمسية الممتصة للحرارة ، والأنابيب المركبة المصنوعة من الألومنيوم والبلاستيك ، ولوحة الألومنيوم

احتياطات لحام المعادن بالموجات فوق الصوتية:

يستخدم اللحام الموضعي بالموجات فوق الصوتية على نطاق واسع في مجموعة واسعة من التطبيقات ، بما في ذلك مكونات السيارات ، والأجهزة الكهربائية عالية ومنخفضة الجهد ، والمكونات الإلكترونية.
1. اللحام بالموجات فوق الصوتية المعدنية عمومًا يقل سمكه عن 5 مم بسبب التوهين أثناء النقل بالموجات فوق الصوتية.
2. وظيفة الحبوب مقاومة للانزلاق ، ويتم تحديد شكل رأس اللحام والملمس وفقًا لحجم الشغل ، ومتطلبات المواد والسعة. وزن العمل هو الاعتبار الرئيسي ، والسبب هو مقدار القصور الذاتي.
3. من المهم النظر في الرنين الذي سيتشكل الاهتزاز بالموجات فوق الصوتية. الرنين سوف يتسبب في تكسير اللحام وكسره.
4. يجب ألا ينتهك تصميم التركيب مبدأ الموجات فوق الصوتية.
5. يمكن أيضًا تدمير مهارات اللحام بالموجات فوق الصوتية ، والتحكم في الطاقة مطلوب.


لحام الخواص المعدنية غير الهشة بنسبة مقاومة عالية بالموجات فوق الصوتية 20 كيلو هرتز
