دليل وآلة محمولة على التبديل آلة قطع بالموجات فوق الصوتية قطع المجلس الراتنج بالحرارة

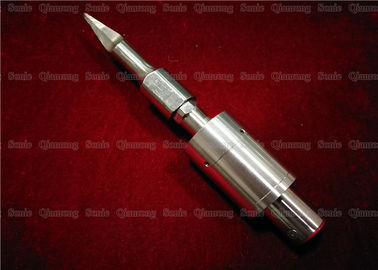

كتر بالموجات فوق الصوتية اليدوية والماكينة بقطع 35 كيلو هرتز من السهل قطع لوح الراتنج بالحرارة

وصف:

يستخدم القطع بالموجات فوق الصوتية طاقة الموجات فوق الصوتية لإذابة الحرارة الموضعية للمادة المراد قطعها ، بحيث لا تتطلب حافة حادة. مبدأ السكاكين قطع المطاط بالموجات فوق الصوتية يختلف تماما عن قطع الضغط التقليدية.
يمكن استخدام قاطعات الموجات فوق الصوتية لقطع صفائح وألواح وأفلام وشرائح راتنج لدن بالحرارة ومواد مركبة من ألياف الكربون وألياف إيثيلين ومصنوعات مقولبة تحتوي على ألياف الكربون أو الزجاج والمطاط واللاستيك المفلكن والمطاط غير المبركن والمواد الغذائية.

المبدأ:

مبدأ القاطع المطاطي بالموجات فوق الصوتية هو تحويل تيار 50/60 هرتز إلى 20 أو 30 أو 40 كيلو هرتز من الطاقة الكهربائية عن طريق مولد بالموجات فوق الصوتية. يتم تحويل الطاقة الكهربائية عالية التردد المحولة مرة أخرى بواسطة محول الطاقة إلى اهتزاز ميكانيكي بنفس التردد ، ومن ثم يتم نقل الاهتزاز الميكانيكي إلى شفرة القطع من خلال مجموعة من أجهزة ضبط الاتساع التي يمكنها تغيير السعة. تهتز شفرة قطع المطاط بالموجات فوق الصوتية بطولها بسعة تتراوح بين 10 و 70 ميكرون وتكرر 40000 مرة في الثانية (40 كيلو هرتز) (اهتزاز الشفرة مجهرية ويصعب رؤيتها بالعين المجردة). تقوم شفرة القطع بعد ذلك بنقل طاقة الاهتزاز المستقبلة إلى سطح القطع للشغل المطلوب قطعه ، حيث يتم قطع طاقة الاهتزاز عن طريق تنشيط الطاقة الجزيئية لجزيء المطاط وفتح السلسلة الجزيئية.

مواصفات:

المشاكل الشائعة في القطع التقليدية:

1. بحاجة إلى حافة حادة لزيادة متطلبات شفرة
2. قطع القماش لا يمكن حوافها ، حافة القطع من السهل أن تسبب التقطيع والضرر
3. من الصعب قطع الأشياء اللزجة ، فمن السهل التمسك بالسكين ، مما يؤثر على تأثير القطع وكفاءته
4. عند القطع ، من الضروري ممارسة الضغط على الكائن ، والذي من السهل تشويه البرنامج أو الطعام الهش.
5. سوف تنتج بعض العناصر الكثير من الجزيئات المكسورة والحطام عند القطع ، مما يؤدي إلى زيادة الهدر.

كتر بالموجات فوق الصوتية اليدوية والماكينة بقطع 35 كيلو هرتز من السهل قطع لوح الراتنج بالحرارة
