هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-2528-2FZ |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| منتوج إسم: | محول اللحام بالموجات فوق الصوتية | تكرر: | 28 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 300 واط | الترباس المشترك: | M8 * 1 |
| قرص السيراميك القطر: | 25 مم | الكمية من أقراص السيراميك: | 2PCS |
| مواسعة: | 1.9-2.6nf | سعة: | 8um |
| إبراز: | محول بيزو بالموجات فوق الصوتية,محول التردد العالي بالموجات فوق الصوتية |
||

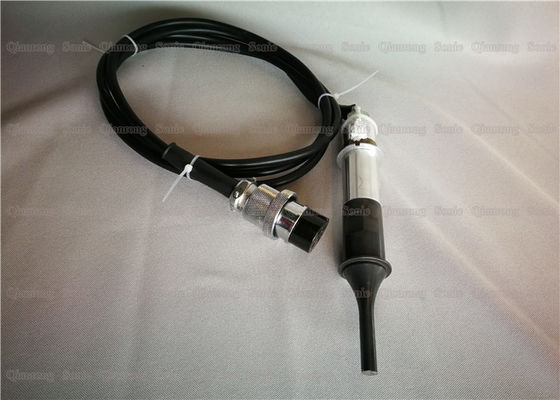

اللحام بالموجات فوق الصوتية كهرضغطية محول مع القرن الصلب لتعبئة حقيبة الشاي
وصف:
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص بيزوزيريمي ، ودعم ، وكابل استخراج ، وجهاز استقبال الصنج. محوّل القرص الخزفي الكهروإجهادي مصنوع من مادة كهرضغطية PZT-5 مع استقطاب اتجاه الاستقطاب. يتكون مستقبل مجموعة Cymbal من 8 إلى 16 محولات Cymbal ، حلقتين معدنيتين وحشوات مطاطية. يستخدم محول قرص السيراميك كهرضغطية كمحول أساسي بالموجات فوق الصوتية لنقل واستقبال الإشارات فوق الصوتية. يقع مستقبل مجموعة الصنج فوق محول الطاقة الكهروإجهادية للقرص كمستقبل بالموجات فوق الصوتية لاستقبال إشارات صدى دوبلر القرص خارج نطاق محول الطاقة. تزيد مسافة العمل الخاصة بالاختراع عن 35 مترًا ، ويصل عرض نطاق التردد إلى 10 كيلو هرتز ، ويمكن اكتشاف هدف المسافات الطويلة الذي يتحرك بسرعة عالية.
محولات الطاقة بالموجات فوق الصوتية هي أجهزة طاقة تقوم بتحويل الطاقة الكهربائية أو الطاقة الميكانيكية أو الطاقة الصوتية من أحد أشكال الطاقة إلى آخر ، والمعروف أيضًا باسم محولات الطاقة فوق الصوتية ، والمعروفة أيضًا باسم المستشعرات النشطة. أحد أكثر الأجهزة نضجا وموثوقية هو الجهاز الذي يحول الطاقة الكهربائية والطاقة الصوتية عن طريق التأثير الكهروإجهادي ، والمعروف أيضا باسم محول الطاقة الكهروإجهادية.
مواصفات:
| نموذج | QR-2528-2FZ |
| تكرر | 28KHZ |
| انتاج الطاقة | 300 واط |
| الترباس المشترك | M8 * 1 |
| قرص السيراميك القطر | 25MM |
| الكمية من أقراص السيراميك | 2PCS |
| السعة | 1.9-2.6nf |
| سعة | 8 أم |
| الوضعية | آلة لحام البلاستيك |
تصميم خط لحام الأجزاء البلاستيكية بالموجات فوق الصوتية:
عندما قررنا استخدام تقنية لحام الانصهار لاستكمال الانصهار ، يجب على التصميم الهيكلي للأجزاء البلاستيكية أولاً مراعاة النقاط التالية:
1. حجم اللحام (أي القوة المطلوبة)
2. هل تحتاج إلى ماء ومحكم؟
3. هل تحتاج إلى نظرة مثالية؟
4. تجنب ذوبان البلاستيك أو انسكاب المواد التركيبية
5. هل هو مناسب لمتطلبات معالجة رأس اللحام؟
جودة اللحام
يمكن الحصول عليها عن طريق التحكم التالي:
1. المواد
2. هيكل الأجزاء البلاستيكية
3. موقع وتصميم خط اللحام
4. حجم سطح اللحام
5. وضيق وضيق السطوح العلوية والسفلية
6. رئيس لحام والبلاستيك أجزاء اتصال اللمس
7. مسار لحام على نحو سلس
8. دعم القاع السفلي
اتجاه التصميم
من أجل تحقيق طريقة لحام انصهار مثالية قابلة للتكرار ، يجب اتباع ثلاثة اتجاهات رئيسية للتصميم:
1. يجب أن يكون السطحان المتصلان مبدئيًا صغيرين من أجل تركيز الطاقة المطلوبة وتقليل إجمالي الطاقة المطلوبة (أي وقت اللحام) لإكمال الانصهار.
2. ابحث عن طرق التثبيت والمحاذاة المناسبة ، مثل مآخذ الأجزاء البلاستيكية أو الخطوات أو الألسنة.
3. يجب أن تكون أسطح اللحام المحيطة بواجهة الوصلة موحدة ومتماسكة بشكل وثيق. إن أمكن ، تكون أسطح التلامس على نفس المستوى قدر الإمكان بحيث يكون تحويل الطاقة ثابتًا.
28KHZ 300W بالموجات فوق الصوتية محول لحام البلاستيك لآلة كيس شاي الهرم
