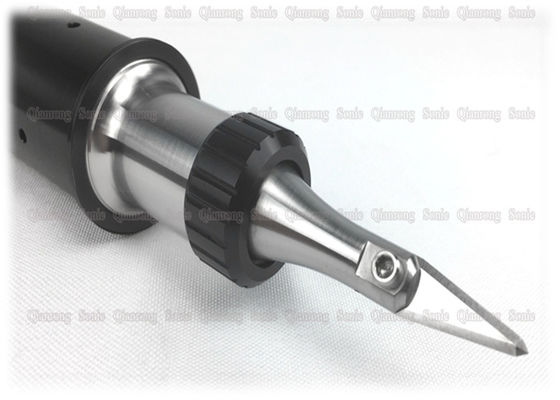

40 كيلو هرتز آلة القطع بالموجات فوق الصوتية للمطاط ، المدمجة وخفيفة الوزن

40KHZ معدات قطع المطاط بالموجات فوق الصوتية وخفيفة الوزن

وصف:

آلة القطع بالموجات فوق الصوتية المطاطية تذوب الحرارة الموضعية للمادة المراد قطعها بواسطة طاقة الموجات فوق الصوتية ، وبالتالي تحقيق الغرض من قطع المادة. لذلك ، لا يتطلب القطع بالموجات فوق الصوتية حافة حادة ، ولا يتطلب ضغطًا كبيرًا ، ولا يؤدي إلى تقطيع أو تكسير المادة.

الهيكل الأساسي للقاطع بالموجات فوق الصوتية هو محول بالموجات فوق الصوتية ، قرن ، رأس أداة (جسم سكين) ، ومصدر قوة القيادة. يحول مصدر طاقة محرك الموجات فوق الصوتية الطاقة التجارية إلى تيار متناوب عالي التردد عالي الجهد ويخرجها إلى محول بالموجات فوق الصوتية. المحول بالموجات فوق الصوتية يكافئ بالفعل جهاز تحويل الطاقة الذي يحول مدخلات الطاقة الكهربائية إلى طاقة ميكانيكية ، أي الموجات فوق الصوتية. مظهره هو أن محول الطاقة يتحرك جيئة وذهابا في الاتجاه الطولي. تردد الحركة التلسكوبية يعادل تردد التيار المتردد العالي التردد الذي يوفره مصدر طاقة القيادة. دور القرن هو إصلاح نظام الاهتزاز بالموجات فوق الصوتية بأكمله وضبط سعة خرج محول الطاقة. تضخيم رأس الأداة (هيكل السكين) من ناحية السعة وتركز الموجات فوق الصوتية. من ناحية أخرى ، يتم إخراج الموجات فوق الصوتية ، ويتم إدخال طاقة الموجات فوق الصوتية بشكل مركّز إلى جزء القطع من المادة المراد قصها باستخدام حافة قطع مماثلة لشفرة القطع. تحت تأثير طاقة الموجات فوق الصوتية الضخمة ، يخفف الجزء ويذوب على الفور ، ويتم تقليل القوة إلى حد كبير. في هذا الوقت ، طالما يتم تطبيق قوة القطع الصغيرة ، يمكن تحقيق الغرض من القطع.

مواصفات:

ملامح سكين القطع التقليدية:

يستخدم القطع التقليدي أداة ذات حواف حادة للضغط على المواد التي يتم قصها. يتركز هذا الضغط عند حافة القطع ، والضغط كبير جدًا ، ويتجاوز قوة القص للمادة التي يتم قطعها. يتم سحب المزيج الجزيئي للمادة إلى جانب قطع. نظرًا لأن الضغط القوي يتم سحب المادة بشدة ، يجب أن تكون الحافة المتطورة لأداة القطع حادة جدًا ، ويجب أن تتحمل المادة نفسها الضغط العالي نسبيًا. بالنسبة للمواد المرنة والناعمة ، فإن كفاءة القطع ليست عالية.

مزايا قطع المطاط الإطارات بالموجات فوق الصوتية:

1. عالية الدقة القطع ، لا تشوه مركب المطاط

2. الانتهاء من السطح جيدة وأداء الترابط الجيد

3. سهلة التطبيق على الإنتاج الآلي

4. سريعة وفعالة ، لا تلوث
