هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-W60A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | يحزم في حالة خشبيّ |
| وقت التسليم: | 10 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 وحدة لكلّ شهر |
| منتوج إسم: | آلة تضمين الأسلاك بالموجات فوق الصوتية | تكرر: | 60KHZ |
|---|---|---|---|
| قوة: | 100W | الجهد االكهربى: | 220V |
| واقي اليد: | φ25 * 110 | لحام رئيس: | فتحة 0.mor 0.5MM |
| تبريد ضاغط الهواء: | > 0.1MPA / وحدة | مولد كهرباء: | مولد التناظرية |
| إبراز: | آلة الربط بالموجات فوق الصوتية,المحمولة لحام بالموجات فوق الصوتية |
||

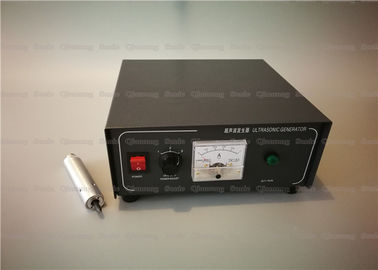

100W 60KHZ زرع بالموجات فوق الصوتية من الأسلاك المعدنية ملحوم إلى ورقة من البلاستيك
وصف:
جهاز دفن الأسلاك بالموجات فوق الصوتية ، والمعروف أيضًا باسم آلة لحام هوائي البطاقة الذكية ، وآلة لحام بقعة البطاقة الذكية ، ومزود هوائي البطاقة الذكية ، وما إلى ذلك ، هو جهاز محترف للأسلاك المدفونة بالبطاقة الذكية. يستخدم الدور الرئيسي لزرع الأسلاك المعدنية ورقائق البطاقات الذكية ، أي الأسلاك أو الرقائق ملحوم بطبقة بلاستيكية. انها واحدة من التطبيقات المهمة في مجال RFID في السنوات الأخيرة.
طريقة عمل:
أدخل السلك المراد غرسه في الفتحة الموجودة في رأس مزروع السلك ، ثم ضع رأس (سطح اللحام) لمزارع السلك على ورقة بلاستيكية (كما هو موضح في الشكل أدناه) ، وابدأ تشغيل الموجات فوق الصوتية ، وقم بإجراء الأسلاك ودفن اكتمال الخط أثناء التوجيه. عند اكتمال الخط ، تتم عملية اللحام بأكملها أيضًا في نفس الوقت.
مبدأ العمل:
مبدأ عمل جهاز دفن الأسلاك بالموجات فوق الصوتية هو تحويل التيار 50/60 هرتز إلى تيار تناوب عالي التردد من خلال مولد بالموجات فوق الصوتية ، ومن ثم إدخال الطاقة الكهربائية في محول الطاقة بالموجات فوق الصوتية لتوليد حركة ميكانيكية عالية التردد. بعد ذلك ، يمكن تغيير الحركة الميكانيكية من خلال مجموعة يتم نقل جهاز تعديل السعة إلى رأس اللحام ، ويقوم رئيس اللحام بنقل طاقة الاهتزاز المستقبلة إلى مفصل قطعة العمل المراد لحامها. في هذه المنطقة ، يتم تحويل طاقة الاهتزاز إلى طاقة حرارية عن طريق الاحتكاك ، وذوبان البلاستيك ، وتوصيل السلك قريبًا. دفن في ورقة من البلاستيك.
مواصفات:
| اكتب | QR-W60A |
| تردد (كيلو هيرتز) | الاتصال 60KHz |
| اثار | التحكم الخارجي أو التحكم اليدوي |
| رئيس لحام | مقاومة للاهتراء سبائك الصلب فوق HRC55 ° |
| ثقب الخيوط | .30.m أو Φ0.5mm |
| رمز القوة | 2M أو 5M |
| مولد كهرباء | مولد رقمي V6.6 أو التناظرية مولد ZJS-100 |
| حجم المولدات | 280 * 320 * 140MM (V6.6) 280 * 320 * 150MM (ZJS-100) |
| غطاء البعد | Φ25X100mm |
| مادة الغطاء | النايلون أو الألومنيوم |
| طريقة التبريد | تبريد الهواء المضغوط (قناة mm4mm) |
| سرعة | 0.1-0. / ثانية |
| دورة ثابتة الموضوع | طول 60000 م / ث |
مزايا:
1. البحث تردد ذكي ، وإطالة عمر رأسه دفن 2-3 مرات.
2. لا يلزم لحام قبل لحام ، والحد من العملية والتكلفة.
3. قوة المطابقة قوية ، ويمكن تبادل الرأس المدفون والمولد بالموجات فوق الصوتية في الإرادة.
4. متعدد نقطة التحكم في الطاقة ، والسوبر الأسلاك عالية السرعة دفن ، والاتساق جيدة.
5. حل مشكلة التدفئة المعدات عندما دفن ، يمكن أن تعمل لفترة طويلة.
6. تصميم موحد ، يمكن أن تحل محل مباشرة المنتجات المستوردة ، وحماية البيئة والسلامة.
60KHZ عالية التردد بالموجات فوق الصوتية سلك Embedder آلة Weding لإنتاج بطاقة الهوية
