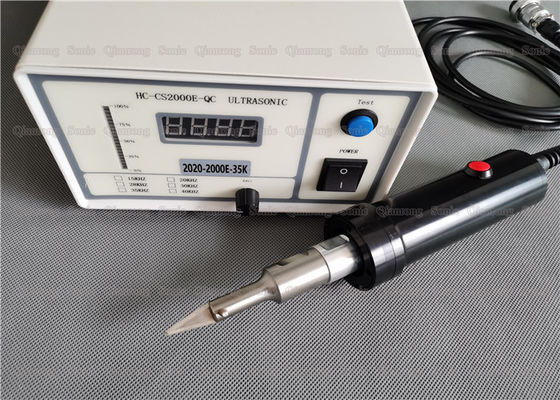

35 كيلو هرتز القاطع بالموجات فوق الصوتية للمواد المركبة المتداخلة

قاطع بالموجات فوق الصوتية بتردد 35 كيلو هرتز لقطع المواد المركبة المتداخلة المختلفة

وصف:

الهيكل الأساسي للقاطع بالموجات فوق الصوتية هو محول طاقة فوق صوتي ، قرن ، رأس أداة (جسم سكين) ، ومصدر طاقة قيادة.

يستخدم القطع بالموجات فوق الصوتية طاقة الموجات فوق الصوتية لإذابة الحرارة الموضعية للمادة المراد قطعها ، بحيث لا تتطلب حافة حادة.مبدأ سكاكين قطع المطاط بالموجات فوق الصوتية يختلف تمامًا عن قطع الضغط التقليدية.

يمكن استخدام أدوات القطع بالموجات فوق الصوتية لقطع صفائح وألواح وأغشية وراتنج اللدائن الحرارية ، ومركبات ألياف الكربون ، وألياف البولي إيثيلين ، والمواد المقولبة التي تحتوي على ألياف الكربون أو الزجاج ، والمطاط ، واللاتكس المفلكن ، واللاتكس غير المفلكن والطعام.

المبدأ:

يقوم مصدر طاقة محرك الموجات فوق الصوتية بتحويل الطاقة التجارية إلى تيار متناوب عالي التردد عالي الجهد وإخراجها إلى محول الطاقة فوق الصوتي.محول الطاقة بالموجات فوق الصوتية يعادل في الواقع جهاز تحويل الطاقة الذي يحول الطاقة الكهربائية المدخلة إلى طاقة ميكانيكية ، أي الموجات فوق الصوتية.مظهره هو أن محول الطاقة يتحرك ذهابًا وإيابًا في الاتجاه الطولي.إن تردد الحركة التلسكوبية يكافئ تردد التيار المتردد عالي التردد الذي يوفره مصدر طاقة القيادة.يتمثل دور البوق في إصلاح نظام الاهتزاز بالموجات فوق الصوتية بالكامل وضبط سعة خرج محول الطاقة.رأس الأداة (جسم السكين) من ناحية يضخم السعة ويركز الموجات فوق الصوتية.من ناحية أخرى ، يتم إخراج الموجة فوق الصوتية ، ويتم إدخال الطاقة فوق الصوتية بشكل مركّز إلى جزء القطع من المادة المراد قطعها باستخدام حافة قطع مماثلة لشفرة القطع.تحت تأثير طاقة الموجات فوق الصوتية الضخمة ، يلين الجزء ويذوب على الفور ، وتقل القوة بشكل كبير.في هذا الوقت ، طالما تم تطبيق قوة قطع صغيرة ، يمكن تحقيق الغرض من القطع.

مواصفات:

مزايا سكين القطع بالموجات فوق الصوتية:

1. ثبات عالي: يتم توليد اهتزاز كهرومغناطيسي 35KHz عندما يعمل المولد فوق الصوتي ، ويتحول إلى اهتزاز ميكانيكي وينتقل إلى سكين القطع والمواد المراد قطعها.يتم إجراء القطع ميكانيكيًا ، لذلك ليست هناك حاجة إلى حواف قطع حادة ، كما أن تآكل الشفرة صغير ، ويمكن استبدال رأس القاطع بنفسك.
2. لا تلوث: عند قطع السكين بالموجات فوق الصوتية ، تكون درجة حرارة رأس السكين أقل من 50 ℃ ، لذلك لن يتولد الدخان والرائحة ، مما يزيل خطر الإصابة والحريق أثناء القطع.
3. القطع الأنيق: بسبب القطع بالموجات فوق الصوتية عن طريق الاهتزاز عالي التردد ، فإن المادة لن تلتصق بسطح الشفرة ، ولا يلزم سوى قدر ضئيل من الضغط عند القطع ، ولن تتشوه وتتآكل من أجل الهشاشة واللينة المواد.يتم قطع القماش وإغلاقه تلقائيًا في نفس الوقت ، ولن يتسبب في انهيار الحافة.
4. عملية بسيطة: سكين القطع متصل بالمولد فوق الصوتي ، والمولد متصل بشبكة 220 فولت ، ويتم تشغيل المفتاح لبدء القطع.إنها تدعم القطع اليدوي ومجهزة بواجهة تبريد الهواء.
5. مجموعة واسعة من التطبيقات: يمكن قطع جميع أنواع المواد النسيجية والألواح البلاستيكية بالموجات فوق الصوتية ، مثل الألياف الطبيعية والألياف الاصطناعية والأقمشة غير المنسوجة والأقمشة المحبوكة يمكن قطعها بالموجات فوق الصوتية.
