| MOQ: | 1 قطعة |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

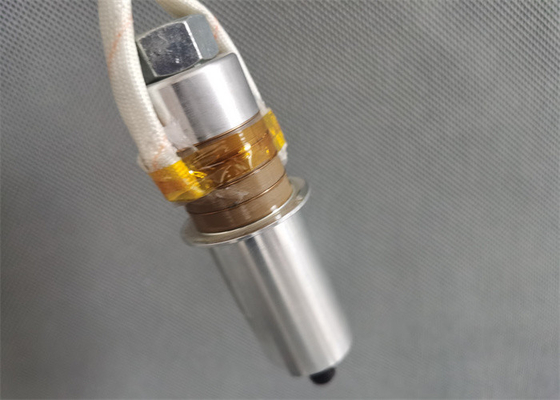

توفير وإصلاح واستبدال نظام لحام محول بالموجات فوق الصوتية عالي التردد 28 كيلو هرتز
وصف:
توليد اهتزاز منتظم تحت إثارة مجال كهربائي مناسب بواسطة محول طاقة فوق صوتي ، وتبلغ اتساعه بشكل عام حوالي 8-10 ميكرومتر.هذه السعة ليست كافية لإكمال خطوات اللحام والمعالجة مباشرة.لذلك ، يربط محول الطاقة بوق الموجات فوق الصوتية المصمم بشكل صحيح ، ويمكن أن يتنوع اتساع الموجات فوق الصوتية ضمن نطاق واسع ، طالما أن قوة المادة كافية ، يمكن أن يتجاوز السعة 100 ميكرومتر.
محول الطاقة هو جهاز دقيق ويجب التعامل معه بحذر.يقوم محول الطاقة بتحويل جهد التردد بالموجات فوق الصوتية من المولد إلى اهتزاز ميكانيكي بالموجات فوق الصوتية من نفس التردد عن طريق تأثير كهرضغطية معكوس.يتكون من عدد من صفائح السيراميك البيزو محصورة بين كتلتين معدنيتين (تيتانيوم عادة).يتم تشكيل صفيحة معدنية رفيعة بين الصفيحة والورقة لتشكيل قطب كهربائي.عندما يتم توفير إشارة كهربائية جيبية إلى محول الطاقة عبر الأقطاب الكهربائية ، تتوسع الصفيحة الكهرضغطية وتتقلص ، مما ينتج عنه حركة محورية من الذروة إلى الذروة تبلغ 15-201 xm.
تحديد:
| نموذج | QR-3028-4FZ |
| تكرر | 28 كيلو هرتز |
| انتاج الطاقة | 700 واط |
| الترباس المشترك | M8 * 1 |
| قطر قرص السيراميك | 30 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 6-7nf |
| السعة | 8 أم |
| تطبيق | ماكينة لحام بلاستيك |
احتياطات تجميع أجزاء محول الطاقة بالموجات فوق الصوتية:
يتم توصيل الأجزاء الرئيسية لنظام الاهتزاز بالموجات فوق الصوتية ، مثل المحولات ، والأبواق ، ورؤوس الأدوات ، وما إلى ذلك ، بواسطة مسمار مركزي.
1. تأكد من أن سطح التلامس يجب أن يكون أملسًا وخاليًا من الخدوش.إذا كان هناك أي خدوش ، فاستخدم ورقة معدنية برقم صفر أو أكثر لتلميعها برفق.يلزم تسوية الخلل دون الإضرار بسطح سطح التلامس.
2. قم بتنظيف المسامير اللولبية وفتحات المسامير وأسطح التلامس بمنظف متطاير وغير قابل للتآكل.
3. قم بتنظيف المسامير اللولبية وفتحات المسامير وأسطح التلامس تمامًا.
4. يجب أن تكون جميع فتحات المسامير المترابطة عمودية على سطح التلامس.
5. ضع طبقة رقيقة من الزبدة أو الفازلين على سطح التلامس قبل الشد.لا تنطبق على مسامير التوصيل وفتحات المسامير.
6. اربط الجزأين بعناية.اضبط عزم الربط المناسب وفقًا لمواصفات براغي التوصيل.عندما يكون ذلك ممكنا ، شدها بشكل صحيح.
7. إذا قمت بفك سطح المفصل مرة أخرى ، يجب ألا ترى أي ندوب.
8. يتم توزيع سعة نظام الاهتزاز يدويًا بالتساوي ، بدون صوت غريب ، لا توجد حمى شديدة محلية.
9. بعد إعادة فتح سطح المفصل بعد العمل لفترة من الوقت ، يجب ألا تكون هناك علامات للأكسدة أو الاجتثاث.خلاف ذلك ، فإن الاتصال هنا ليس جيدًا ، وتضيع هنا الطاقة فوق الصوتية بشكل خطير.
توفير وإصلاح واستبدال نظام لحام محول بالموجات فوق الصوتية عالي التردد 28 كيلو هرتز
|
|
