| MOQ: | 1 قطعة |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

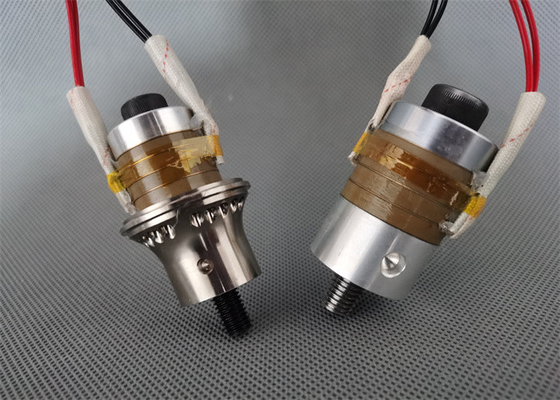

جهاز الاستشعار النشط الكهرضغطية بالموجات فوق الصوتية 40 كيلو هرتز لتطبيق اللحام أو القطع
وصف:
تعمل محولات الطاقة بالموجات فوق الصوتية 40 كيلو هرتز على تحويل الطاقة الكهربائية أو الطاقة الميكانيكية أو الطاقة الصوتية من شكل واحد من أشكال الطاقة إلى شكل آخر من أشكال أجهزة الطاقة ، والمعروف أيضًا باسم محول الطاقة بالموجات فوق الصوتية ، والمعروف أيضًا باسم المستشعر النشط.أحد أكثر الأجهزة نضجًا وموثوقية هو الجهاز الذي يحول الطاقة الكهربائية والطاقة الصوتية عن طريق التأثير الكهروضغطي ، المعروف أيضًا باسم محول الطاقة الكهرضغطية.يتكون محول الطاقة من مكون سيراميكي كهرضغطية مركزي ، وغطاء معدني أمامي وخلفي ، وبرغي مُجهَّد مسبقًا ، وصفيحة قطب كهربائي ، وأنبوب عازل.تُستخدم محولات الطاقة بالموجات فوق الصوتية في جميع معدات الموجات فوق الصوتية تقريبًا.معدات الموجات فوق الصوتية Qianrong هي مصدر محولات طاقة سبائك التيتانيوم بالموجات فوق الصوتية والمكونات الأساسية.
تحديد:
| نموذج | QR-2540-4BD |
| تكرر | 40 كيلو هرتز |
| انتاج الطاقة | 300 واط |
| الترباس المشترك | م 8 |
| قطر قرص السيراميك | 25 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 4.5-6.5nf |
| السعة | 4 أم |
| تطبيق | ماكينة لحام بلاستيك |
المعلمات:
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| الأصفر | رمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | من 15000 إلى 17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | من 15000 إلى 17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 هرتز | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| الأصفر | رمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | م 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | م 10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | م 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
في كثير من الأحيان:
مطابقة محول الطاقة مع الصندوق الكهربائي والقالب هو أساس موثوقية النظام والطاقة القصوى للمحول.بعد اكتمال محول الطاقة ، لن يكون هناك أجزاء قابلة للتعديل.اضبط الصندوق الكهربائي والقالب لمطابقة حالة عمل محول الطاقة.
يوصى بضبط المطابقة في الخطوات التالية:
أولاً ، اضبط تردد التذبذب للصندوق الكهربائي ليناسب النطاق الديناميكي لمحول الطاقة.
الخطوة 2: اضبط دائرة المطابقة بحيث يكون تيار عدم التحميل للمحول أقل من 0.5 أمبير.يجب أن يكون انحراف جهد الضبط دائمًا أقل من 0.2A ، والتحقق من وجود اهتزاز وتسخين عاديين في محول الطاقة.
الخطوة الثالثة: قم بتوصيل القالب بالحمل وضبط الصندوق الكهربائي لجعل الطاقة الخارجة للنظام تلبي متطلبات الاستخدام.
الخطوة 4: اختبار الطاقة الكاملة لفترة زمنية معينة ، تحقق من أن تغييرات حالة محول الطاقة والصندوق الكهربائي يجب أن تكون ضمن النطاق الطبيعي.
جهاز الاستشعار النشط الكهرضغطية بالموجات فوق الصوتية 40 كيلو هرتز لتطبيق اللحام أو القطع
|
|
