هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-3028-2BZ |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| اسم المنتجات: | محول لحام بالموجات فوق الصوتية | تكرر: | 28 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 400 واط | الترباس المشترك: | 3 / 8-24UNF |
| قطر قرص السيراميك: | 30 ملم | عدد الاقراص الخزفية: | 2 قطع |
| السعة: | 2.8-3.8nf | السعة: | 8um |
| إبراز: | لحام البلاستيك محول بالموجات فوق الصوتية,2 قطعة سيراميك كهرضغطية محول بالموجات فوق الصوتية,بقعة لحام محول بالموجات فوق الصوتية |
||

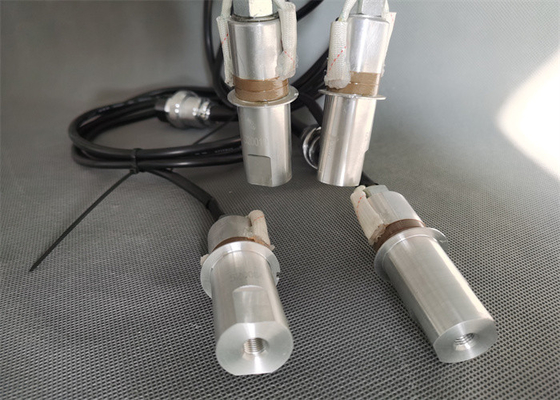

28 كيلو هرتز محول لحام بالموجات فوق الصوتية لحام البقعة البلاستيكية مع 2 قطعة سيراميك كهرضغطية
وصف:
28 كيلو هرتز بالموجات فوق الصوتية اللحام عبريستخدم ducer جودة عاليةality ، سيراميك كهرضغطية عالي الاتساق ، تصميم هيكل احترافي ، تشغيل مستقر ، ثبات عالي ، اتساق عالي ، اختبار حمولة عالية ، غير ساخن ، سعة عالية ، مقاومة منخفضة ، موجة مستقرة ، خصائص الموجات الثابتة.
تستخدم الموجات فوق الصوتية على نطاق واسع في الإنتاج ، مثل اللحام والقطع والحز واللحام البلاستيكي لمختلف أقمشة الألياف غير المنسوجة / الكيماوية.ومع ذلك ، نظرًا للاختلاف بين مبادئ الموجات فوق الصوتية والعالية التردد ، فإن المواد الخام والتطبيقات القابلة للتطبيق قابلة للتطبيق أيضًا.
تحديد:
| نموذج | QR-3028-2BZ |
| تكرر | 28 كيلو هرتز |
| انتاج الطاقة | 400 واط |
| الترباس المشترك | 3 / 8-24UNF |
| قطر قرص السيراميك | 30 ملم |
| عدد الاقراص الخزفية | 2 قطع |
| السعة | 2.8-3.8nf |
| السعة | 8 أم |
| تطبيق | ماكينة لحام بلاستيك |
المعلمات:
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| الأصفر | رمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | م 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | م 10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | م 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
عملية تصنيع محول بالموجات فوق الصوتية:
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص من السيراميك كهرضغطية ، ودعامة ، وكابل مخرج ، وجهاز استقبال مصفوفة Cymbal.يتكون محول القرص الخزفي الكهروإجهادي من مادة كهرضغطية PZT-5 مستقطبة في اتجاه السُمك ، ويتكون مستقبل صفيف الصنج من 8 إلى 16 محول طاقة للصنج ، وحلقتين معدنيتين وحشيات مطاطية.
1. جاف مع بندقية الهواء الساخن
2. تأرجح القطب الكهربائي أولاً
3. سيراميك ، أقطاب كهربائية ، سيراميك
4. الغطاء الخلفي ، مسامير
5. تحديد المواقع
6. احتراق
7. الغراء
8. نضع الفرن
9. اختبار مع آلة الاختبار
10. ملء التماس
11. اختبر مرة أخرى قبل التعبئة
28 كيلو هرتز محول لحام بالموجات فوق الصوتية لحام البقعة البلاستيكية مع 2 قطعة سيراميك كهرضغطية
