| MOQ: | 1 قطعة |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

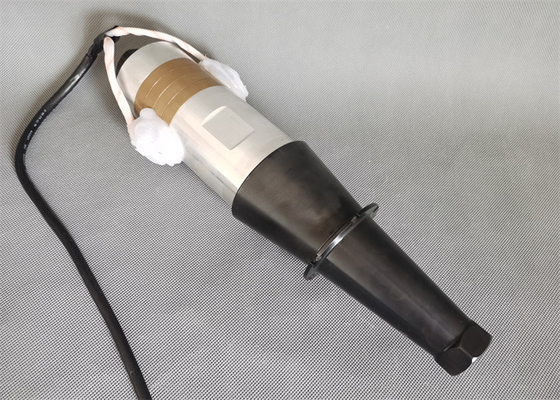

عالية الطاقة 3600 واط محول لحام بالموجات فوق الصوتية 15 كيلو هرتز مع سيراميك أقطار 70 مم
وصف:
المذبذب فوق الصوتي ، كما يوحي الاسم ، هو مكونات وظيفية تتطابق مع سعة الاهتزازات فوق الصوتية مع محولات الطاقة فوق الصوتية.وتتمثل وظيفتها الرئيسية في تغيير سعة محول الطاقة (زيادة بشكل عام) ، وتحسين نسبة الاهتزاز ، وتحسين الكفاءة ، وتحسين عامل الجودة الميكانيكية ، وتعزيز مقاومة الحرارة ، وتوسيع نطاق درجة الحرارة ، وإطالة عمر خدمة محول الطاقة.يضبط محول الطاقة بالموجات فوق الصوتية مطابقة الحمل بين محول الطاقة ورأس أداة الموجات فوق الصوتية عن طريق تثبيت قرن (قرن فوق صوتي) ، مما يقلل من مقاومة الرنين ويجعله يعمل بتردد الرنين لتحسين كفاءة التحويل الكهروضوئي.يقلل من توليد الحرارة لمحول الطاقة فوق الصوتي ويزيد من عمر الخدمة.
تحديد:
| نموذج | QR-7015-4BZ-BZ |
| تكرار | 15 كيلو هرتز |
| انتاج الطاقة | 3600 واط |
| الترباس المشترك | M16 * 1 |
| قطر قرص السيراميك | 70 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 12.5-14nf |
| طلب | ماكينة لحام بلاستيك |
المعلمات:
|
رقم الصنف.
|
ربط المسمار (الحجم)
|
قطر السيراميك (مم)
|
كمية السيراميك (كمبيوتر)
|
السعة |
مدخلات الطاقة (W)
|
||
| الأصفر | رمادي | أسود | |||||
| 6015-4BZ-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 * 1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 * 1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 * 1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 * 1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 * 1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3 / 8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 هرتز- BJ | 3 / 8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3 / 8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1 / 2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8 * 1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | م 10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | م 10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | م 8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | م 8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | م 8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | م 8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
في الحالات التالية ، قد تكون دائرة القبول ومنحنى التوصيل للبيزوكيراميك أو محول الطاقة غير طبيعي:
1) تشققات محول الطاقة أثناء التجميع.
2) الخزف الكهروإجهادي لديه مشاكل في حد ذاته ، مثل التفريغ الداخلي.
3) هناك مشكلة في تصميم أو تجميع القرن فوق الصوتي والقالب.
4) تصطدم الأجزاء المحيطة بقضيب الإجهاد الناتج عن الاختلاف في تركيز المحول.بشكل عام ، يرتبط الرسم البياني للقبول والمعلمات ببعضها البعض.إذا كان الرسم البياني لدخول الهزاز طبيعيًا ، يكون R1 أقل و Qm أعلى.خلاف ذلك ، إذا كان الرسم البياني لدخول الهزاز غير طبيعي ، يكون R1 أكبر بشكل عام و Qm أصغر..
عالية الطاقة 3600 واط محول لحام بالموجات فوق الصوتية 15 كيلو هرتز مع سيراميك أقطار 70 مم
|
|
