| MOQ: | 1 جهاز كمبيوتر شخصى |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

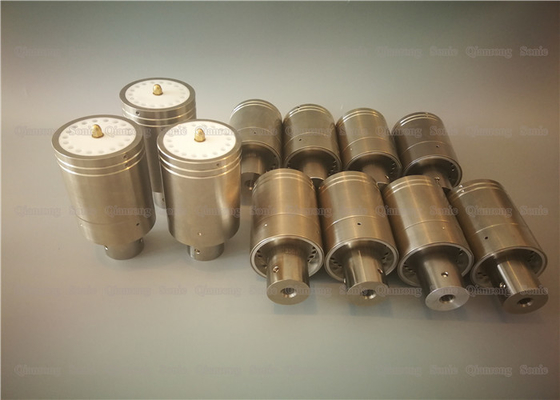

3300 واط بالموجات فوق الصوتية 20 كيلو هرتز استبدال محول برانسون مع 6 قطع الحلقات الكهربائية بيزو
وصف:
يتكون محول الطاقة بالموجات فوق الصوتية برانسون CL20 20 كيلو هرتز من رقائق السيراميك الكهرضغطية ، جنبًا إلى جنب مع ملحقات سبائك التيتانيوم.وفقًا لمعايير وخصائص محولات الطاقة الأصلية Branson الأجنبية ، فإن البحث والتطوير والإنتاج من تكنولوجيا المصدر يضمن استقرار منتجات المحولات والمعايير التقنية للتطبيق.وهي مجهزة بمولدات أجنبية ورؤوس لحام بالقالب ، تلعب دورًا بديلًا.
محول الطاقة بالموجات فوق الصوتية هو جهاز يحول الطاقة الكهربائية إلى طاقة ميكانيكية.يُطلق على الجهاز الذي يحول الطاقة الكهربائية والطاقة الصوتية عن طريق التأثير الكهرضغطية اسم محول الطاقة الكهرضغطية.وتتكون من مكون سيراميكي كهرضغطية مركزي ، وغطاء معدني أمامي وخلفي ، مسبقة الإجهاد.يتكون البرغي وقطعة القطب وأنبوب العزل.اعتمادًا على تصميم الهياكل المختلفة ، يتأثر شكلها وأدائها أيضًا بشكل كبير.
تحديد:
| نموذج | QR-BCJ20 |
| تكرار | 20 كيلو هرتز |
| انتاج الطاقة | 3300 واط |
| الترباس المشترك | 1 / 2-20UNF |
| قطر قرص السيراميك | 50 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 18-20nf |
| السعة | 10 أم |
| طلب | ماكينة لحام بلاستيك |
تخصيص:
| هو - هيم لا |
ربط المسمار (الحجم)
|
قطر السيراميك (مم)
|
كمية السيراميك (كمبيوتر)
|
تردد الرنين (كيلو هرتز)
|
مدخل الطاقة | آلة |
| 1-QR-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سلسلة 2000 |
| 2-QR-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سلسلة 2000 |
| 3-QR-B502 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170 ، 8800 |
| 4-QR-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200 ، 8400 |
| 5-QR-B803 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W أو IW + |
| 7-QR-B4TH | م 8 | 25 | 4 | 40 | 800 | 40 كيلو هرتز لحام برانسون |
| 8-QR-B4TR | م 8 | 25 | 4 | 40 | 800 | 40 كيلو هرتز لحام برانسون |
| 9-QR-D20 | 1 / 2-20UNF | 50 | 2 | 20 | 2000 | 20 كيلو هرتز دكان الثقيلة |
| 10-QR-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | طراز Dukane 43A250 أو 43A255 أو 43D255 أو 43E255 أو 43A260 أو 43B260 |
| 11-QR-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | دوكان موديل 43B18 |
| 14-QR-D41C28 | م 8 | 35 | 2 | 40 | 800 | 40 كيلو هرتز دكان لحام |
| 15-QR-D41C29 | م 8 | 35 | 2 | 40 | 800 | 40 كيلو هرتز دكان لحام |
| 16-QR-R3510 | م 8 | 25 | 4 | 35 | 800 | 35 كيلو هرتز رينكو اللحام |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 كيلو هرتز ريكو اللحام |
| 18-QR-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | م 8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | م 8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | م 8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | م 8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | م 8 | 25 | 4 | 35 | 800 | 35 كيلو هرتز آلة تلسونيك |
| 24-QR-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
يمكن تخصيص العناصر الخاصة.
عملية تصنيع محول الطاقة بالموجات فوق الصوتية:
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص سيراميكي كهرضغطية ، ودعامة ، وكابل صادر ، ومستقبل مصفوفة Cymbal.يتكون محول القرص الخزفي الكهروإجهادي من مادة كهرضغطية PZT-5 مع استقطاب اتجاه السماكة.يتكون مستقبل مجموعة Cymbal من 8 ~ 16 محولات طاقة Cymbal ، وحلقتين معدنيتين وغسالات مطاطية.
1. جاف مع بندقية الهواء الساخن
2. تأرجح القطب الكهربائي أولاً
3. سيراميك ، قطع قطب كهربائي ، سيراميك
4. الغطاء الخلفي والمسامير
5. تحديد المواقع
6. احتراق
7. الإلتصاق
8. ضع الفرن
9. اختبار مع آلة الاختبار
10. الحشو المشترك
11. إعادة الاختبار قبل التعبئة
3300 واط بالموجات فوق الصوتية 20 كيلو هرتز استبدال محول برانسون مع 6 قطع الحلقات الكهربائية بيزو
|
|
