هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-3040-4BZ |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| اسم المنتجات: | محول بالموجات فوق الصوتية | تكرار: | 40 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 500 واط | جوينت بولت: | م 10 |
| قطر قرص السيراميك: | 30 ملم | عدد الاقراص الخزفية: | 4 جهاز كمبيوتر شخصى |
| السعة: | 5.1-7.5nf | السعة: | 4um |
| إبراز: | محول كهرضغطية بالموجات فوق الصوتية 40 كيلو هرتز,محول كهرضغطية بالموجات فوق الصوتية 500 واط,محول كهرضغطية بالموجات فوق الصوتية 40 كيلو هرتز |
||

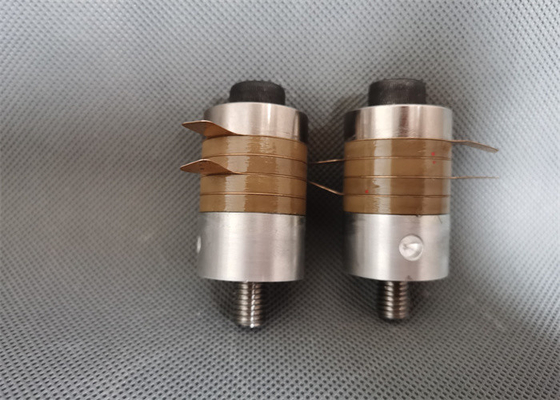

محول كهرضغطية بالموجات فوق الصوتية عالي التردد 40 كيلو هرتز لجهاز القطع
وصف:
محول الطاقة بالموجات فوق الصوتية هو محول طاقة يحول الطاقة الكهربائية المدخلة إلى طاقة ميكانيكية.إنه قلب آلة اللحام بالموجات فوق الصوتية.يمكن أن تلعب دور آلة اللحام بالموجات فوق الصوتية بشكل أفضل إذا كانت مجهزة بمحول طاقة فوق صوتي مناسب
تحديد:
| نموذج | QR-3040-4BZ |
| تكرار | 40 كيلو هرتز |
| انتاج الطاقة | 500 واط |
| الترباس المشترك | م 10 |
| قطر قرص السيراميك | 30 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 5.1-7.5nf |
| السعة | 4 أم |
| طلب | آلة بالموجات فوق الصوتية |
حدود:
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | من 15000 إلى 17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | من 15000 إلى 17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 هرتز | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | م 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | م 10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | م 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
احتياطات تجميع أجزاء محول الطاقة بالموجات فوق الصوتية:
يتم توصيل الأجزاء الرئيسية لنظام الاهتزاز بالموجات فوق الصوتية ، مثل المحولات ، والأبواق ، ورؤوس الأدوات ، وما إلى ذلك ، بواسطة مسمار مركزي.
1. تأكد من أن سطح التلامس يجب أن يكون أملسًا وخاليًا من الخدوش.إذا كان هناك أي خدوش ، فاستخدم ورقة معدنية برقم صفر أو أكثر لتلميعها برفق.يلزم تسوية الخلل دون الإضرار بسطح سطح التلامس.
2. نظف المسامير ، وفتحات المسامير ، وأسطح التلامس بمنظف متطاير وغير قابل للتآكل.
3. قم بتنظيف المسامير اللولبية وفتحات المسامير وأسطح التلامس تمامًا.
4. يجب أن تكون جميع فتحات المسامير المترابطة عمودية على سطح التلامس.
5. ضع طبقة رقيقة من الزبدة أو الفازلين على سطح التلامس قبل الشد.لا تنطبق على براغي التوصيل وفتحات المسامير.
6. اربط الجزأين بعناية.اضبط عزم الربط المناسب وفقًا لمواصفات براغي التوصيل.عندما يكون ذلك ممكنا ، شدها بشكل صحيح.
7. إذا قمت بفك سطح المفصل مرة أخرى ، يجب ألا ترى أي ندوب.
8. يتم توزيع سعة نظام الاهتزاز يدويًا بالتساوي ، بدون صوت غريب ، لا توجد حمى شديدة محلية.
9. بعد إعادة فتح سطح المفصل بعد العمل لفترة من الوقت ، يجب ألا تكون هناك علامات للأكسدة أو الاجتثاث.خلاف ذلك ، فإن الاتصال هنا ليس جيدًا ، وتضيع هنا الطاقة فوق الصوتية بشكل خطير.
محول كهرضغطية بالموجات فوق الصوتية عالي التردد 40 كيلو هرتز لجهاز القطع
