| MOQ: | 1 قطعة |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

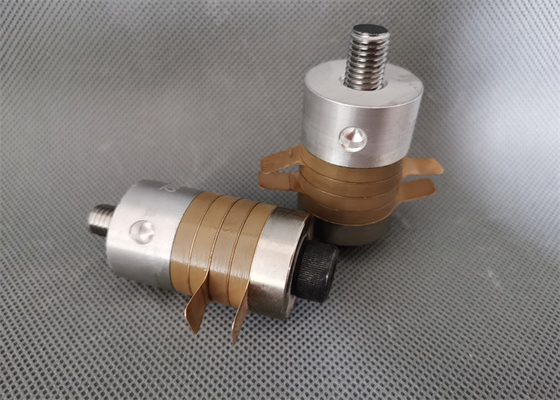

500 واط قطع فائق 40 كيلو هرتز محول مع مكثف نطاق من 5100pf إلى 7500pf
وصف:
تُستخدم محولات الطاقة بالموجات فوق الصوتية حاليًا بشكل أساسي في آلات القناع بالموجات فوق الصوتية ، وآلات اللحام البلاستيكية بالموجات فوق الصوتية ، وآلات اللحام بالموجات فوق الصوتية للمعادن ، وآلات التنظيف بالموجات فوق الصوتية ، وكاميرات الغاز ، وآلات ثلاثي الكلور وغيرها من المعدات.
يتضمن هيكل محول الطاقة بالموجات فوق الصوتية درجة الغلاف ، والطبقة المطابقة التي هي النافذة الصوتية ، ومحول القرص الخزفي الكهروإجهادي ، والدعامة ، وكابل الإخراج.الرقاقة الكهرضغطية جزء مهم من محول الطاقة.اهتزاز الرقاقة الكهرضغطية التردد هو تردد تشغيل الجهاز ، ويعتمد التردد بشكل أساسي على سمك الرقاقة وسرعة انتشار الموجات فوق الصوتية في مادة الرقاقة.
تحديد:
| نموذج | QR-3040-4BZ |
| تكرار | 40 كيلو هرتز |
| انتاج الطاقة | 500 واط |
| الترباس المشترك | م 10 |
| قطر قرص السيراميك | 30 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 5.1-7.5nf |
| السعة | 4 أم |
| طلب | ماكينة لحام بلاستيك |
حدود:
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | من 15000 إلى 17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | من 15000 إلى 17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 هرتز | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | م 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | م 10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | م 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 |
||
500 واط قطع فائق 40 كيلو هرتز محول مع مكثف نطاق من 5100pf إلى 7500pf
|
|
