| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | FUNSONIC |
| إصدار الشهادات: | CE |
| رقم الموديل: | FSY-2010-OC |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة بالكرتون |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم الإنتاج: | 20Khz طبقة الصوت فوق الصوتية الخارجية للانديوم | فركينسي: | 20 كيلو هرتز |
|---|---|---|---|
| ماكس باور: | 300-1500 واط | نطاق الحرارة: | 150-400 درجة مئوية |
| سعة العمل: | 3-20 ميكرومتر | الجهد المدخل: | 220 فولت ± 10%، 50/60 هرتز، 4 أمبير |
| مادة الرأس المغلفة بالإنديوم: | سبائك التيتانيوم | اتجاه التطبيق مسطح، ثقب داخلي، دائرة خارجية، إلخ: | شقة، ثقب داخلي، دائرة خارجية، الخ |
| إبراز: | طلاء الهندي الأسطواني اليدوي,ITO الزجاج استبدال غطاء الانديوم,20Khz طبقة الصوت فوق الصوتية من الانديوم,ITO Glass Replacing Indium Coating,20Khz Ultrasonic Indium Coating |
||
تقنية الموجات فوق الصوتية
الوصف:

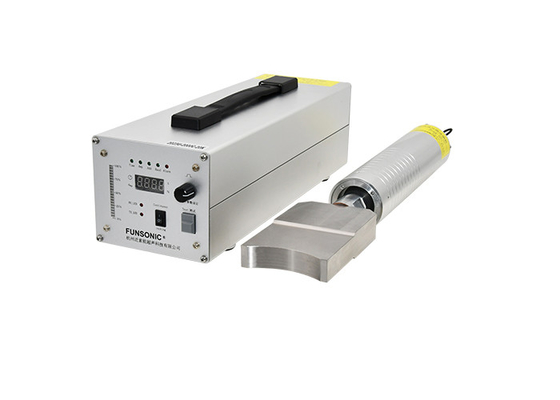

آلة طلاء الهندية الأسطوانية بالموجات فوق الصوتية هي جهاز يستخدم تقنية الاهتزاز بالموجات فوق الصوتية لطلاء مواد الهند على السطح الخارجي للكائن.مناسبة لطلاء السطح الخارجي للأجسام الأسطوانية أو الدائرية، مثل الأنابيب والإضافات والأسطوانات، الخ
المعلمات:
| النموذج | FSY-2010-OC |
| الاسم | 20Khz طبقة الصوت فوق الصوتية الخارجية للانديوم |
| التكرار | 20Khz |
| القوة | 300-1500 واط |
| نطاق الحرارة | 150-400 درجة مئوية |
| نطاق العمل | 3-20μm |
| الجهد المدخل | 220 فولت ± 10٪، 50/60 هرتز، 6A |
| حجم الرأس المتحرك | 80*20mm (منحني لتتناسب مع القطر الخارجي للأنبوب) |
| وضع التحكم | دعم I / O أو 485 التحكم في الاتصالات ، يمكن دمجها مع عمليات الأتمتة |
| نوع المنتج | طلاء الهنديوم المسطح | طلاء الانديوم الداخلي | طلاء الهندي الخارجي | |
| القوة | 100-1000 واط | 500-2500 واط | 300-1500 واط | |
| التكرار | 20,2830 كيلو هرتز | 20 كيلو هرتز | 20KHZ | |
| نطاق الحرارة | 150-400 درجة مئوية | |||
| نطاق العمل | 3-20μm | 3-15μm | 3-20μm | |
| الجهد المدخل | 220 فولت ± 10٪، 50/60 هرتز، 4A | 220 فولت ± 10٪، 50/60 هرتز، 8A | 220 فولت ± 10٪، 50/60 هرتز، 6A | |
| مادة القرن | سبيكة التيتانيوم | |||
| وضع العمل | العمل المتقطع / المستمر | |||
| وضع التحكم | زر يدوي أو جهاز تحكم خارجي | |||
| المكونات | مولد الموجات فوق الصوتية، المحول، رافعة التردد المتخصصة، الرأس المطلي بالانديوم، القشرة، الخ | |||
| مولد الموجات فوق الصوتية | الحجم | 180*120*360ملم | ||
| الوزن | 5 كجم | |||
| الخصائص | نظام تعقب تردد رقمي بالكامل، نظام ضبط حرارة تلقائي، قادر على العمل 24 ساعة في اليوم | |||
| حجم القرن | Φ16T-قبعة القرن الدائري، 50 * 10mm مربع القرن | 50*30mm ((قطر داخل أنبوب التركيب الشعاعي) | 80*20mm ((قطر قطر أنبوب التثبيت الشعاعي) | |
| مواد المعالجة | زجاج ITO، الألومنيوم، الموليبدينوم، النحاس، الإنديوم، الخ | |||
| التطبيق | مسطحة، ثقب داخلي، دائرة خارجية، الخ | |||
المبدأ:
1تحضير محلول الطلاء: أولاً، من الضروري تحضير محلول طلاء يحتوي على مادة الإنديوم.محلول الطلاء يتكون عادة من مسحوق الهنديوم أو مركبات الهنديوم مختلطة مع المذيبات، ويمكن تعديل اللزوجة والتركيز حسب الحاجة.
2موضوع التثبيت: ضع الكائن الأسطواني الذي سيتم طياته في جهاز التشغيل في آلة طلاء الانديوم الدائرة الخارجية بالموجات فوق الصوتية.أجهزة التشغيل عادة ما يكون لها قوة تشغيل قابلة للتعديل والقدرة على التكيف مع قطرات مختلفة.
3الاهتزاز بالموجات فوق الصوتية: ستولد الدائرة الخارجية للموجات فوق الصوتية المغطاة بالانديوم اهتزازات بالموجات فوق الصوتية عالية التردد.يتم نقل هذه الاهتزازات إلى محلول الطلاء من خلال أجهزة الطلاء مثل فرشاة الطلاء أو فوهات.
4عملية الطلاء: عندما تتأثر الاهتزازات بالموجات فوق الصوتية بسائل الطلاء، فإنها تسبب دوامات صغيرة وهزات في السائل.تساعد هذه التيارات الدوامية والاهتزازات على تشتيت مادة الانديوم بالتساوي في محلول الطلاء وتعزيز توزيعها المتساوي خلال عملية الطلاء.
5تأثير الطلاء: سيتم رش مادة الإنديوم في محلول الطلاء أو فرشها على السطح الخارجي للشيء من خلال جهاز الطلاء تحت تأثير الاهتزاز فوق الصوتي.بسبب تأثير التيار الدوامي والاهتزازات الصغيرة للموجات فوق الصوتية، سيتم توزيع قطرات الانديوم في محلول الطلاء بشكل موحد وتعلق على السطح الخارجي للجسم ، مما يشكل طبقة موحدة.
