| MOQ: | 1 وحدة |
| السعر: | Negotation |
| standard packaging: | معبأة بواسطة حالة خشبية |
| payment method: | T/T، ويسترن يونيون |
| Supply Capacity: | 1000 وحدة شهريا |

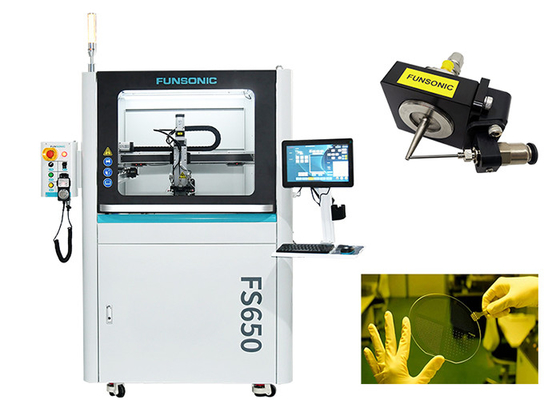

نظام طلاء رذاذ بالموجات فوق الصوتية مع فوهة ميكرو
الوصف:
وقد ثبت أن نظام الرش بالموجات فوق الصوتية مناسب لتطبيقات مختلفة تتطلب طبقات متساوية وقابلة للتكرار من مقاومة الضوء أو فيلم بوليميد، وهو بسيط واقتصادي،ومعالجة طلاء المقاومة للضوء والبولي أميد.
تتضمن التطبيقات الشائعة لطلاءات الموجات فوق الصوتية المتعددة الأطراف والمقاومة للضوء ولكن لا تقتصر على MEMS والعدسات والأجهزة الميكروفلويدية والإلكترونيات الصغيرة والمرشحات.أنظمة الطلاء قادرة على طلاء الأساسات المسطحة والثلاثية الأبعادعادة ما تشمل رقائق السيليكون والزجاج والسيراميك والمعادن.
المعلمات:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
هيكل ومبدأ فوهة بالموجات فوق الصوتية:
فوهة الموجات فوق الصوتية هي جهاز ضبط يعتمد على الرنين الترددي المحدد. أقصى طولها وقطرها متناسبين بالعكس مع تردد الرنين،مع نطاق تردد يتراوح بين 25 و 120 كيلو هرتزوهذا يعني، كلما ارتفعت تردد الموجات فوق الصوتية، كلما كان المحول أصغر، وحجم قطرة متوسطة الناتجة عن تفجير الفوهة سوف ينخفض أيضا.
الفوهة بالموجات فوق الصوتية تتكون من عدة أجزاء. يتضمن المكون القائم زوجًا من المحولات الكهربائية التي تحول الطاقة الكهربائية إلى حركة ميكانيكية.إمدادات الطاقة عالية التردد يأتي من مولد منفصل الذي يمكن أن قفل على تردد الرنين من فوهةيقع المحول بين أسطوانتين من التيتانيوم، والتي تضخم حركة الاهتزاز للمحول لتحقيق أقصى قدر من تأثيره على سطح التفجير.لقد اخترنا التيتانيوم كمادة لأنه لديه قوة سحب عالية، خصائص صوتية جيدة، ومقاومة التآكل ممتازة.
يتم نقل السائل إلى سطح التفجير من خلال قناة ذات قطر كبير على طول طول الفوهة. بمجرد أن يصل السائل إلى سطح التفجير،سوف يواجه اهتزازات عالية السعة التي تكسرها إلى قطرات صغيرة تتحرك بسرعة منخفضة (أقل من 3 بوصات / ثانية)لتحقيق هذا التأثير ، يجب الحفاظ على قوة التطبيق ضمن نافذة ضيقة نسبياً. القوة المنخفضة جدًا ستسبب توقف الفوهة عن العمل ، أي أن التفجير لن يحدث.إذا كانت الطاقة مرتفعة جدا، سوف يتم تمزيق السائل إلى قطع كبيرة، والتي ليست مناسبة لتفجير رش.تتراوح قوة تشغيل الفوهة بين 1 و 15 واطاً اعتماداً على التصميم المحدد وخصائص السائل المسرب.
نظام طلاء رذاذ بالموجات فوق الصوتية مع فوهة ميكرو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
