| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | FSA-2010-H |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة بواسطة حالة خشبية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 وحدة شهريا |
| التكرار: | 20 كيلو هرتز | القوة: | 1500 واط |
|---|---|---|---|
| سعة الإخراج: | 30-100μm | سرعة المعالجة: | ≥500mm/دقيقة |
| الجهد المدخل: | 220V ± 10 ٪ ، 50/60 هرتز ، 4 أ | حجم رأس التأثير: | φ3φφφ8 أو مخصصة |
| إبراز: | معدات التخفيف من الإجهاد الاحترافي,معدات التخفيف من الإجهاد الاحترافي بالموجات فوق الصوتية |
||

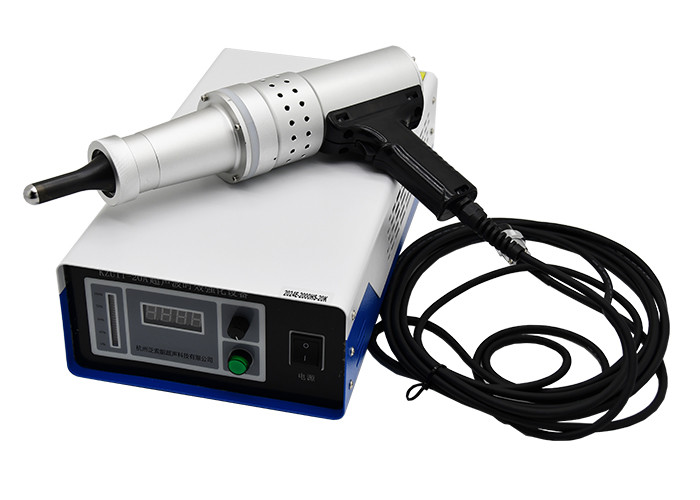

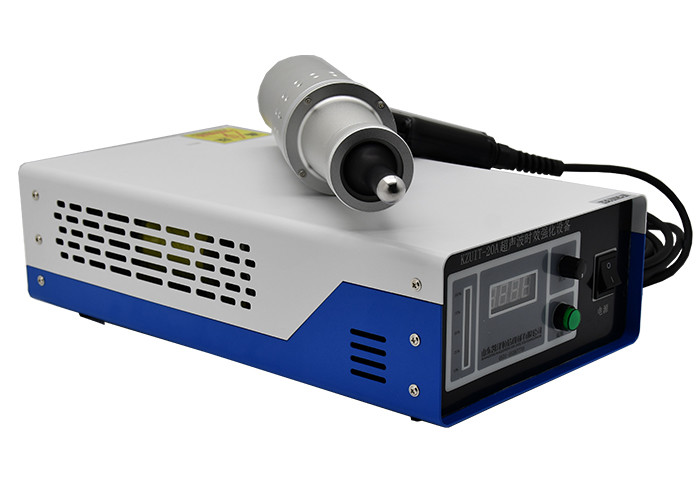

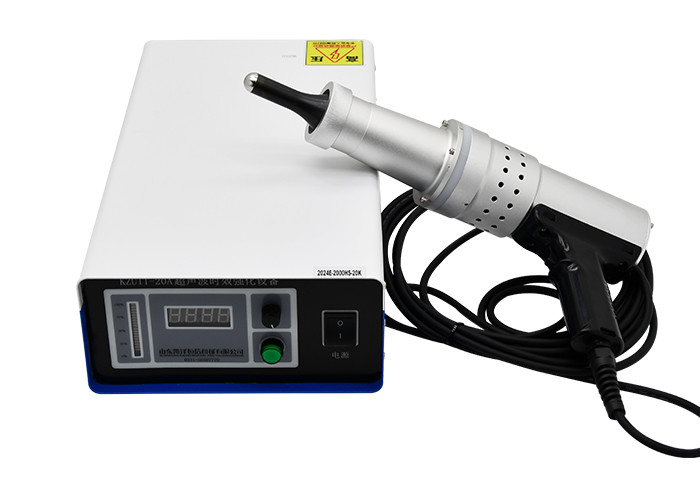

معدات تخفيف إجهاد اللحام بالموجات فوق الصوتية الاحترافية
الوصف:
معدات تخفيف إجهاد اللحام بالموجات فوق الصوتية الاحترافية هي نظام رقمي ذكي بالموجات فوق الصوتية يمكنه القضاء على الإجهاد الداخلي وعيوب سطح وصلة اللحام الناتجة عن عملية اللحام. تمنع تشوه أو تشقق قطعة العمل الناتجة عن تحرير الإجهاد وتمنع بدء التشقق. تعمل على تحسين قوة الخضوع وعمر إجهاد اللحامات، وزيادة صلابة السطح.
المبدأ:

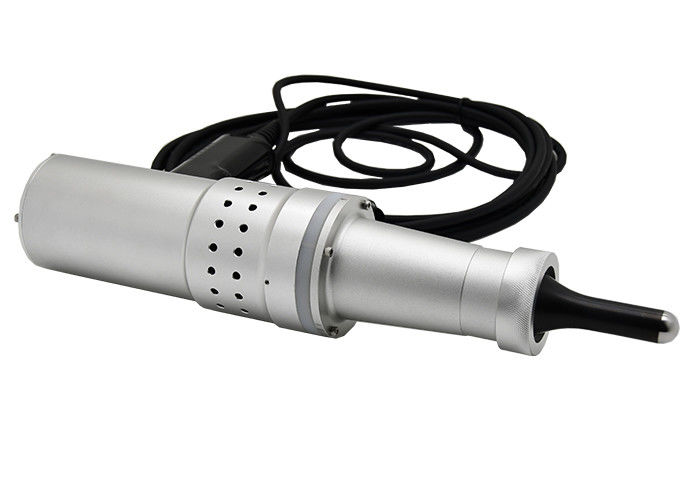

يتم توصيل طاقة قيادة الموجات فوق الصوتية بمجموعة محولات الموجات فوق الصوتية الموجودة في الغلاف عبر كابل. يتم توصيل طرف إخراج الاهتزاز للمحول بقضيب السعة، وتم تجهيز نهاية قضيب السعة بإبرة تأثير.
يمكن لمصدر طاقة قيادة الموجات فوق الصوتية تحويل طاقة التيار الكهربائي إلى طاقة تيار متردد عالية التردد وعالية الجهد، والتي يتم إرسالها إلى المحول. بعد ذلك، يحول محول الموجات فوق الصوتية التيار إلى طاقة ميكانيكية، أي الموجات فوق الصوتية. يتجلى ذلك في أن المحول يقوم بحركة تمدد وانكماش ترددية في الاتجاه الطولي، وتردد حركة التمدد والانكماش يعادل تردد التيار المتردد لمصدر طاقة القيادة. يبلغ إزاحة التمدد والانكماش حوالي عشرة ميكرومترات.
تتمثل وظيفة ذراع السعة في تضخيم سعة إخراج المحول، والتي يمكن أن تصل إلى حوالي 100 ميكرون، وتطبيق قوة تأثير على إبرة التأثير، ودفعها إلى الأمام بسرعة عالية. بعد أن تضرب إبرة التأثير قطعة العمل، يتم نقل الطاقة إلى درزة اللحام للقضاء على الإجهاد.
بعد تعرضها لرد فعل قطعة العمل، ترتد رأس التأثير وتضرب قضيب السعة الاهتزازي عالي التردد. ثم يتم تحفيزها مرة أخرى وتصطدم بدرزة اللحام بسرعة عالية، وتكرر هذه العملية عدة مرات لإكمال عمل التأثير.
المعايير:
| رقم الصنف | FSA-2010-H |
| التردد | 20 كيلو هرتز |
| الحد الأقصى للطاقة | 1500 واط |
| سعة الإخراج | 30-100 ميكرومتر |
| الجهد | تيار متردد 220 فولت ± 10٪، 50 هرتز |
| كفاءة التحويل | 90٪ |
| سرعة المعالجة | ≥500 مم / دقيقة |
| مواد رأس التأثير | فولاذ التنغستن الخاص |
| حجم رأس التأثير | Φ3Φ5Φ8 أو مخصص |
| رؤوس التأثير الشائعة | أربعة دبابيس، دبوس واحد، أو مخصص |
التطبيق:
الصناعات التي لديها متطلبات صارمة لاستقرار وقوة وصلات اللحام. على سبيل المثال، معالجة اللحام المعدني في صناعات مثل الجسور والكهرباء وبناء السفن وأوعية الضغط والهياكل الفولاذية.
