هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-M20A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | يحزم في حالة خشبيّ |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000pcs شهريا |
| منتوج إسم: | بالموجات فوق الصوتية بمساعدة الآلات | تكرر: | 20KHZ |
|---|---|---|---|
| قوة: | 100W | مولد كهرباء: | مولد رقمي |
| سرعة: | 3000 دورة / دقيقة أو أقل | أداة المطابقة: | كربيد نهاية مطحنة رئيس Φ2-Φ13 ؛ قطع القرص Φ50 |
| إبراز: | حفر بمساعدة بالموجات فوق الصوتية,وتصنيع الآلات الدوارة بالموجات فوق الصوتية |
||

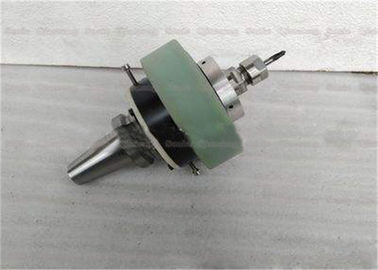

20KHZ بالموجات فوق الصوتية الدوارة Multitool قطع التحف معالجة المواد
المبدأ:
تستخدم الآلات بالموجات فوق الصوتية (USM) الوجه النهائي للأداة للاهتزاز بالموجات فوق الصوتية ، من خلال المادة الكاشطة
طريقة معالجة لمعالجة المواد الصلبة والهشة في نظام التعليق. المعالجة بالموجات فوق الصوتية هي النتيجة المشتركة للتأثير الميكانيكي والتلميع لآلة الصهر الساخنة تحت تأثير الاهتزاز بالموجات فوق الصوتية والتجويف بالموجات فوق الصوتية. التأثير المستمر للمادة الكاشطة هو التأثير الرئيسي.
أثناء المعالجة ، يضاف تعليق جلخ سائل بين رأس الأداة وشغل العمل ، ويتم تطبيق ضغط صغير على اتجاه اهتزاز رأس الأداة ، ويتم تحويل تذبذب التردد فوق الصوتي الناتج عن مولد الموجات فوق الصوتية إلى تردد بالموجات فوق الصوتية بواسطة محول الطاقة. الاهتزاز الميكانيكي ، سوف يهتز القرن
يتم تكبير التكبير إلى 0.01 ~ 0.15 مم ، ثم يتم نقله إلى الأداة ، ويتم توجيه الوجه النهائي للأداة من أجل الاهتزاز بالموجات فوق الصوتية ، مما يضطر المادة الكاشطة المعلقة في التعليق إلى التأثير المستمر على السطح المصقول تحت الاهتزاز بالموجات فوق الصوتية للأداة الرأس ، تتم معالجة منطقة المعالجة. تم تحطيم المواد إلى غرامة جدا
يتم تفجير الجزيئات من المادة. على الرغم من عدم وجود العديد من المواد في كل ضربة ، لا تزال هناك بعض سرعات المعالجة بسبب أكثر من 16000 زيارة في الثانية. في الوقت نفسه ، يتأثر التعليق بالاهتزاز بالموجات فوق الصوتية في نهاية الأداة.
تتسبب صدمة الضغط والتجويف في اختراق السائل إلى شقوق المادة التي تتم معالجتها ، مما يؤدي إلى تسريع التلف ، كما أن الصدمة الهيدروليكية تجبر أيضًا سائل العمل المعلق على الدوران في فجوة التشغيل ، بحيث يتم تحديث المادة الكاشطة المملة في الوقت المناسب.
مواصفات:
| رقم الصنف | QR-M20A |
| قوة | 100W |
| مولد كهرباء | مولد رقمي |
| تكرر | 20KHZ |
| الجهد االكهربى | 220V |
| سرعة | 3000 دورة / دقيقة أو أقل |
| السعة نقطة الرنين | 10um أو أكثر |
| أداة المطابقة | كربيد نهاية مطحنة رئيس Φ2-Φ13 ؛ قطع القرص Φ50 |
الوضعية:
آلة الحفر بالموجات فوق الصوتية يمكن استخدامها لحفر ونقش بعض المواد عالية الصلابة مثل البلور والأحجار الكريمة والعقيق واليشم والأواني الزجاجية والسيراميك والمينا والسيليكون والفريت وهلم جرا. تتكون هذه الآلة من مولد بالموجات فوق الصوتية ورأس معالجة (بما في ذلك محولات الطاقة والأبواق وغيرها). تظهر دائرة مولد الموجات فوق الصوتية في الرسم. هذه الدائرة بسيطة وتتكون من ثلاثة أجزاء: التذبذب والدفع وتضخيم الطاقة.
20KHZ بالموجات فوق الصوتية الدوارة Multitool قطع التحف معالجة المواد
