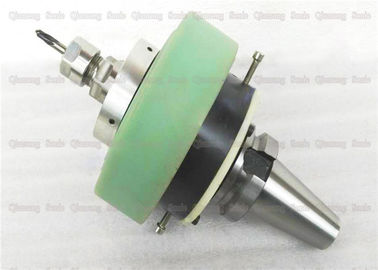

ارتفاع وتيرة الاهتزاز بمساعدة الآلات بالموجات فوق الصوتية ، المغزل بالموجات فوق الصوتية بمساعدة عالية السرعة بالقطع

بالموجات فوق الصوتية عالية التردد اهتزاز المغزل عالية السرعة بمساعدة الآلات

وصف:

المعالجة بالموجات فوق الصوتية هي إشارة التذبذب الكهربائي الجيبية التي يقوم مولد الموجات فوق الصوتية بتحويل التيار المتردد إلى تردد فوق صوتي. يحول المحول إشارة التذبذب الكهربائي إلى اهتزاز ميكانيكي للترددات فوق الصوتية. يعمل البوق على تضخيم الاهتزاز الطولي لمحول الطاقة ونقله إلى رأس الأداة. يتم توصيل الرأس بحركة دوارة أثناء إجراء الاهتزاز بالموجات فوق الصوتية.

مواصفات:

ميزات المعالجة بالموجات فوق الصوتية:

(1) نطاق المعالجة واسعة

ا. يمكنها معالجة المعادن التي تعمل بجد ، والمواد غير المعدنية مثل الصلب ، الفولاذ المقاوم للصدأ ، والتيتانيوم وسبائكها ؛ خاصة بعض المواد غير المعدنية غير الموصلة مثل الزجاج والسيراميك والكوارتز والسيليكون والعقيق والأحجار الكريمة والماس ومختلف أشباه الموصلات ويمكن معالجتها للمواد المعدنية الصلبة مثل الصلب وصلب سبائك الصلب ، ولكن لديها إنتاجية منخفضة .

ب. مناسبة لمعالجة الثقوب العميقة العميقة والأجزاء رقيقة الجدران والقضبان النحيلة والصلابة المنخفضة والأشكال المعقدة ، والتي تتطلب أجزاء عالية ؛

ج. مناسب لتصنيع الأجزاء الدقيقة مثل الدقة العالية وخشونة السطح المنخفضة.

(2) انخفاض قوة القطع وانخفاض استهلاك الطاقة نظرًا لأن المعالجة بالموجات فوق الصوتية تعتمد أساسًا على التأثير المحلي الفوري ، فإن قوة القطع الكلية على سطح قطعة العمل صغيرة ، كما أن ضغط القطع وخفض حرارة القطع أصغر.

(3) دقة معالجة الشغل العالية وخشونة السطح المنخفضة يمكن أن تحقق دقة تشغيل عالية (دقة الحجم من 0.005 إلى 0.02 مم) وخشونة سطح منخفضة (قيمة Ra من 0.05 إلى 0.2) ، لا توجد بقايا على الإجهاد السطحي الميكانيكي ، الحروق ، إلخ. ، أيضا

مناسبة لمعالجة أجزاء رقيقة الجدران ، شق ضيق ومنخفضة الصلابة.

(4) من السهل معالجة أنواع مختلفة من الثقوب والتجويف وأسطح التشكيل ذات الأشكال المعقدة.

(5) يمكن صنع الأدوات في أشكال أكثر تعقيدًا باستخدام مواد أكثر نعومة.

(6) هيكل معدات المعالجة بالموجات فوق الصوتية بسيط عموما ، وسهل التشغيل والصيانة.

الوضعية:

آلة الحفر بالموجات فوق الصوتية يمكن استخدامها لحفر ونقش بعض المواد عالية الصلابة مثل البلور والأحجار الكريمة والعقيق واليشم والأواني الزجاجية والسيراميك والمينا والسيلكون والفريت وهلم جرا. تتكون هذه الآلة من مولد بالموجات فوق الصوتية ورأس معالجة (بما في ذلك محولات الطاقة والأبواق وغيرها). تظهر دائرة مولد الموجات فوق الصوتية في الرسم. هذه الدائرة بسيطة وتتكون من ثلاثة أجزاء: التذبذب والدفع وتضخيم الطاقة.
