هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-BCJ20 |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| منتوج إسم: | محول استبدال بالموجات فوق الصوتية | تكرر: | 20 كيلوهرتز |
|---|---|---|---|
| انتاج الطاقة: | 3300 واط | الترباس المشترك: | 1 / 2-20UNF |
| قطر القرص السيراميك: | 50MM | مواسعة: | 18-20nf |
| سعة: | 10um | تطبيق: | فوق سمعيّ بلاستيكيّ لحام آلة |
| إبراز: | ,محول بالموجات فوق الصوتية,ultrasonic converter |
||

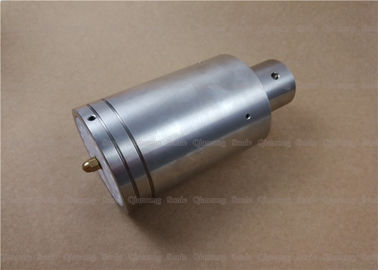

Sonotrode بالموجات فوق الصوتية لاستبدال معدات اللحام سلسلة برانسون CJ20 2000
الوصف :
تم تسمية المحول على نحو مناسب لأنه يستقبل الطاقة الكهربائية من مصدر الطاقة ويحولها إلى اهتزازات ميكانيكية. استبدال محول Branson CJ-20 (101-135-059) المستخدم في جميع أنظمة 20WHz 2000 و 2000X و DCX من السلسلة IW ، وأنظمة المشغل ومجموعات التجميع التي توفر جودة وعرة وقيمة فائقة.
محول بالموجات فوق الصوتية هو جهاز يحول الطاقة الكهربائية إلى طاقة ميكانيكية. يسمى الجهاز الذي يحول الطاقة الكهربائية والطاقة الصوتية عن طريق تأثير كهرضغطية محول الطاقة كهرضغطية. وهو يتألف من مكونات السيراميك كهرضغطية المركزية ، الغطاء المعدني الأمامي والخلفي ، الإجهاد. يتكون المسمار ، قطعة القطب وأنبوب العزل. اعتمادًا على تصميم الهياكل المختلفة ، يتأثر شكلها وأدائها أيضًا إلى حد كبير.
مواصفات:
| نموذج | QR-BCJ20 |
| تكرر | 20 كيلو هرتز |
| انتاج الطاقة | 3300 واط |
| الترباس المشترك | 1 / 2-20UNF |
| قرص السيراميك القطر | 50MM |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 18-20nf |
| سعة | 10 أم |
| الوضعية | آلة لحام البلاستيك |
تقنية الموجات فوق الصوتية هي تقنية اختبار غير مدمرة تستخدم على نطاق واسع تعتمد على النظرية الصوتية وتستخدم في الإلكترونيات والاتصالات والطب والبيولوجيا والفيزياء. في تقنية الكشف الحديثة ، فإن محولات الطاقة التي طورتها تقنية الموجات فوق الصوتية تحظى باهتمام أكثر وأكثر بسبب حساسيتها العالية ودقتها العالية.
المحولات المستخدمة عادة في عملية الكشف هي: محولات الطاقة كهرضغطية ، محولات الطاقة المغناطيسية ، محولات الطاقة الكهرومغناطيسية ومحولات الليزر. الأكثر استخدامًا هو محول طاقة كهرضغطية ، المكون الأساسي له هو رقاقة كهرضغطية. يمكن تشويه الرقاقة الكهروإجهادية تحت تأثير الضغط ، مما يؤدي إلى استقطاب الرقاقة نفسها ، وتظهر الشحنات الموجبة والسالبة على سطح الرقاقة ، وهذا التأثير هو تأثير كهرضغطية. علاوة على ذلك ، فإن التأثير الكهروإجهادي يمكن عكسه ، أي أن التشوه يحدث بعد تطبيق الجهد على الرقاقة. في عملية الكشف ، يمكن توليد التأثير بالموجات فوق الصوتية من خلال التأثير الكهروإجهادي المعاكس للمسبار بالموجات فوق الصوتية ، ويتم استخدام التأثير الكهروإجهادي لتحقيق الغرض من تلقي الموجات فوق الصوتية.
Sonotrode بالموجات فوق الصوتية لاستبدال معدات اللحام سلسلة برانسون CJ20 2000
