| MOQ: | 1 وحدة |
| السعر: | Negotation |
| standard packaging: | يحزم في حالة خشبيّ |
| Delivery period: | 10 يوم عمل |
| payment method: | T / T ، ويسترن يونيون |
| Supply Capacity: | 2000 وحدة لكلّ شهر |

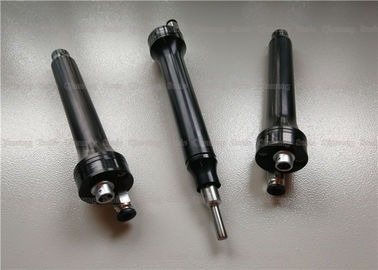

تستخدم على نطاق واسع في لحام هوائي ورقة تحديد المواقع ورقة زرعها بواسطة 70 كيلو هرتز بالموجات فوق الصوتية لحام
وصف:
تقنية الهوائي بالموجات فوق الصوتية هي نظام عالي السرعة لتضمين سلك الهوائي في ورقة غير موصلة (مثل البلاستيك) حيث يتم تركيب الرقائق الإلكترونية لتصنيع عدد وافر من البطاقات الذكية ، أو ما شابه. يتم تثبيت سلك الهوائي في الورقة غير الموصلة بواسطة مشغل بالموجات فوق الصوتية يتم تحريكه لأعلى ولأسفل بالنسبة للورقة. يتم التحكم في حركة المشغل بالنسبة إلى الركيزة من خلال التفاعل بين مغنطيس voicecoil الثابت و voicecoil إلى جانب المشغل بالموجات فوق الصوتية والقابل للنقل مع مجموعة الشرائح. يتم تغذية سلك الهوائي بالمشغل بالموجات فوق الصوتية من سلك الهوائي الاستغناء عن التخزين المؤقت عبر تجميع العاطل. تشتمل مجموعة التجميع على جهاز تشفير يستجيب لزيادة التوتر في خط تغذية سلك الهوائي. اعتمادًا على إخراج المشفر ، يتم التحكم في سرعة دوران بكرة صرف الأسلاك وتناوبها حتى يتم التخلص من التوتر في خط تغذية سلك الهوائي.
المبدأ:
مبدأ عمل جهاز التضمين بالموجات فوق الصوتية هو تحويل تيار 50/60 هرتز إلى تيار تناوب عالي التردد من خلال مولد الموجات فوق الصوتية ، ومن ثم إدخال الطاقة الكهربائية في محول الطاقة بالموجات فوق الصوتية لتوليد حركة ميكانيكية عالية التردد ، ثم الحركة الميكانيكية يمكن تغيير الحركة من خلال مجموعة واحدة. يتم إرسال جهاز تعديل سعة الاتساع إلى رأس اللحام ، ويقوم رئيس اللحام بنقل طاقة الاهتزاز المستقبلة إلى الجزء المشترك من قطعة العمل المراد لحامها ، حيث يتم تحويل طاقة الاهتزاز إلى طاقة حرارية عن طريق الاحتكاك ، ويتم إذابة البلاستيك ، ويتم تفريغ السلك في وقت قصير. دفن في ورقة بلاستيكية.
مواصفات:
| نوع | QR-W70D |
| تردد (كيلو هيرتز) | 70KHz |
| اثار | تحكم خارجي |
| رئيس لحام | مادة سبائك التيتانيوم |
| ثقب الخيوط | .30.m أو Φ0.5mm |
| رمز القوة | 5M |
| مولد كهرباء | مولد رقمي |
| حجم المولدات | 155 * 265 * 170MM |
| غطاء البعد | Φ16X121mm |
| مادة الغطاء | الألومنيوم |
| طريقة التبريد | تبريد الهواء المضغوط (قناة mm4mm) |
| سرعة | 0.1-0. / ثانية |
| دورة ثابتة الموضوع | طول 60000 م / ث |
الميزات:
1. تم تجهيز نظام الزراعة بالموجات فوق الصوتية بإصدار جديد من مولد CNC الذكي ، والذي يتم إكماله تلقائيًا من خلال البحث عن الترددات ومطاردة التردد.
2. رأس أداة 70K قطر قطره 0.3 مم و 0.5 مم للمستخدمين ذوي الاحتياجات المختلفة.
3. يتم تقريب جميع منافذ ثقب ترابط رأس الأدوات ومحيط سطح اللحام لتجنب كسر الأسلاك.
4. مصنوعة من مادة الألومنيوم حماية قذيفة محول بالموجات فوق الصوتية من سبائك الألومنيوم ، والتي لديها تبديد الحرارة جيدة ، ومقاومة الضغط القوي ومقاومة التآكل جيدة.
5. في نظام الموجات فوق الصوتية ، يتم معايرة محول الطاقة ورأس الأداة بدقة قبل مغادرة المصنع. لا تفكيكها وتفكيكها. بعد التفكيك ، قد يكون محول الطاقة تالفًا.
6. إذا كنت بحاجة إلى إعادة صياغة رأس الأداة أو المتطلبات الخاصة الأخرى ، فيرجى إبلاغ الشركة مسبقًا ، يمكننا تخصيصها لك قبل مغادرة المصنع.
مقارنة مع تقنية الهوائي النقش:
أصبحت بطاقة IC النحيفة جداً ممكنة من خلال عملية التضمين بالموجات فوق الصوتية. سوف تحل بشكل فعال مشكلة فشل تكنولوجيا الهوائي في تطبيق بطاقة IC النحيفة للغاية ، والتي يمكن أن تقلل من معدل الخردة وإعادة استخدام التكلفة. إن بطاقة IC التي يتم إنتاجها باستخدام عملية التضمين بالموجات فوق الصوتية هي نفس بطاقة IC التي يتم تصنيعها بواسطة العملية التقليدية ، وبالتالي فإن متوسط عمر الخدمة الخاص بها سوف يكون أطول من بطاقة IC الرفيعة للغاية التي يتم إنتاجها باستخدام عملية الهوائي النقش (6 سنوات). عمليتان مختلفتان ، يكون اختلاف المواد أساسًا في جزء الهوائي ، وتكون مادة الهوائي المستخدمة في عملية هوائي الحفر هي ورقة PET (البولي إيثيلين تيريفثالات ، PET) بسماكة 0.078 مم وسلك ألومنيوم محفور بدقة ، وعملية تضمين بالموجات فوق الصوتية هوائي الأسلاك النحاسية المينا ، نفس أداء إنتاج بطاقة IC ، وفقا لسعر المواد من سعر هوائي الحفر حوالي 2 أضعاف سعر النحاس ، وبالتالي فإن استخدام عملية التضمين بالموجات فوق الصوتية لإنتاج بطاقة IC رقيقة جدا والسعر هو أيضا أفضل قليلا. سيكون للإنتاج الضخم لـ IC CARDS الرفيع تأثير كبير على التطوير المستمر لصناعة البطاقات الذكية.
تستخدم على نطاق واسع في لحام هوائي ورقة تحديد المواقع ورقة زرعها بواسطة 70 كيلو هرتز بالموجات فوق الصوتية لحام
|
|
