هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-W60A |
| الحد الأدنى لكمية: | 1 وحدة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | يحزم في حالة خشبيّ |
| وقت التسليم: | 10 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 وحدة لكلّ شهر |
| منتوج إسم: | آلة تضمين الأسلاك بالموجات فوق الصوتية | تكرر: | 60KHZ |
|---|---|---|---|
| قوة: | 100W | الجهد االكهربى: | 220V |
| واقي اليد: | φ25 * 110 | لحام رئيس: | فتحة 0.mor 0.5MM |
| تبريد ضاغط الهواء: | > 0.1MPA / وحدة | مولد كهرباء: | مولد التناظرية |
| إبراز: | آلة الربط بالموجات فوق الصوتية,المحمولة لحام بالموجات فوق الصوتية |
||

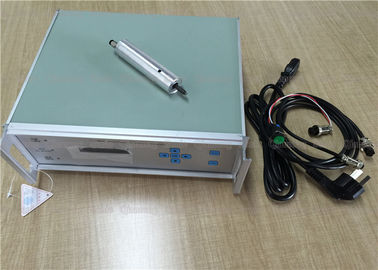

60 كيلو هرتز قطع الغيار الفنية بالموجات فوق الصوتية لنظام لحام لفائف الأسلاك النحاسية
وصف:
المشغل بالموجات فوق الصوتية 60 كيلو هرتز لاستقبال تشغيل سلك الهوائي من المصدر المذكور منه ، قال المشغل بالموجات فوق الصوتية الذي يحتوي على معلومات تم تهيئتها للتذبذب عند تردد بالموجات فوق الصوتية لإذابة الركيزة غير الموصلة بحيث يمكن تثبيت التشغيل المذكور لسلك الهوائي داخلها ؛ مجموعة وضع المحرك في أندان مقرونة بالمشغل بالموجات فوق الصوتية المذكور لتسببه في تحرك المحرك المذكور نحو الركيزة غير الموصلة والتي من خلالها تمكن طرف المشغل المذكور بالموجات فوق الصوتية من إذابة الركيزة.
تقنية الهوائي بالموجات فوق الصوتية هي نظام عالي السرعة لتضمين سلك الهوائي في ورقة غير موصلة (مثل البلاستيك) حيث يتم تركيب الرقائق الإلكترونية لتصنيع عدد وافر من البطاقات الذكية ، أو ما شابه. يتم تثبيت سلك الهوائي في الورقة غير الموصلة بواسطة مشغل بالموجات فوق الصوتية يتم تحريكه لأعلى ولأسفل بالنسبة للورقة. يتم التحكم في حركة المشغل بالنسبة إلى الركيزة من خلال التفاعل بين مغنطيس voicecoil الثابت و voicecoil إلى جانب المشغل بالموجات فوق الصوتية والقابل للنقل مع مجموعة الشرائح. يتم تغذية سلك الهوائي بالمشغل بالموجات فوق الصوتية من سلك الهوائي الاستغناء عن التخزين المؤقت عبر تجميع العاطل. تشتمل مجموعة التجميع على جهاز تشفير يستجيب لزيادة التوتر في خط تغذية سلك الهوائي. اعتمادًا على إخراج المشفر ، يتم التحكم في سرعة دوران بكرة صرف الأسلاك وتناوبها حتى يتم التخلص من التوتر في خط تغذية سلك الهوائي.
مواصفات:
| نوع | QR-W60A |
| تردد (كيلو هيرتز) | الاتصال 60KHz |
| اثار | التحكم الخارجي أو التحكم اليدوي |
| رئيس لحام | مقاومة للاهتراء سبائك الصلب فوق HRC55 ° |
| ثقب الخيوط | .30.m أو Φ0.5mm |
| رمز القوة | 2M أو 5M |
| مولد كهرباء | مولد رقمي V6.6 أو التناظرية مولد ZJS-100 |
| حجم المولدات | 280 * 320 * 140MM (V6.6) 280 * 320 * 150MM (ZJS-100) |
| غطاء البعد | Φ25X100mm |
| مادة الغطاء | النايلون أو الألومنيوم |
| طريقة التبريد | تبريد الهواء المضغوط (قناة mm4mm) |
| سرعة | 0.1-0. / ثانية |
| دورة ثابتة الموضوع | طول 60000 م / ث |
ميزة المنتج:
1. مفصل اللحام ثابت ويمكن أن يكون لحام تقنيًا غير افتراضي.
2. مفاصل اللحام هي بنفس الحجم والخطوط الموحدة والاتساق الجيد.
3. مفصل اللحام صغير ، لا يزيد من جودة الملف ، ويسهل الضغط على العبوة.
4. القضاء على عملية القصدير الغمر قبل اللحام ، مما يلغي الحاجة لموظفي التشغيل.
5. بعد اللحام ، يكون لحام المنتج أسرع من استخدام مكواة لحام.
6. لن تؤدي عملية الإنتاج إلى تلوث نفايات غاز النفايات ، وتعمل بهدوء ودون ضجيج.
7. يختار الموجات فوق الصوتية تردد 60 كيلو هرتز ، ويستخدم جهاز واحد 5-10 مجموعات من منتجات الموجات فوق الصوتية ، وسرعة اللحام سريعة.
انخفاض استهلاك الطاقة يمكن أن يوفر الكثير من تكاليف الإنتاج لشركات الإنتاج.
60 كيلو هرتز قطع الغيار الفنية بالموجات فوق الصوتية لنظام لحام لفائف الأسلاك النحاسية
