| MOQ: | أجهزة الكمبيوتر 1 |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 يوم عمل |
| payment method: | T / T ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

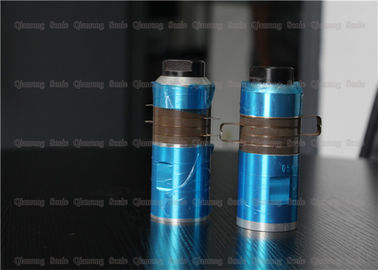

15KHZ معدات لحام البلاستيك بالموجات فوق الصوتية الأجزاء الأساسية لحام محول
الوصف :
تتمثل وظيفة محول الطاقة بالموجات فوق الصوتية في تحويل الطاقة الكهربائية المدخلة إلى طاقة ميكانيكية (الأمواج فوق الصوتية) ثم إخراجها ، مع استهلاك جزء صغير من الطاقة نفسها.
محولات الطاقة بالموجات فوق الصوتية ، والمشكلة التقنية التي يتعين حلها هي تصميم محول بالموجات فوق الصوتية مع عرض النطاق الترددي مسافة كبيرة.
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص بيزوزيريمي ، ودعم ، وكابل استخراج ، وجهاز استقبال الصنج. محوّل القرص الخزفي الكهروإجهادي مصنوع من مادة كهرضغطية PZT-5 مع استقطاب اتجاه الاستقطاب. يتكون مستقبل مجموعة Cymbal من 8 إلى 16 محولات Cymbal ، حلقتين معدنيتين وحشوات مطاطية. تزيد مسافة العمل الخاصة بالاختراع عن 35 مترًا ، ويصل عرض نطاق التردد إلى 10 كيلو هرتز ، ويمكن اكتشاف هدف المسافات الطويلة الذي يتحرك بسرعة عالية.
مواصفات:
| نموذج | QR-6015-4BZ |
| تكرر | 15 كيلو هرتز |
| انتاج الطاقة | 2600 واط |
| الترباس المشترك | M20 * 1.5 |
| قرص السيراميك القطر | 60MM |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 9-13.5nf |
| سعة | 10 أم |
| الوضعية | آلة لحام البلاستيك |
| نوع عمودي NTK TYPE | ||||||||
رقم الصنف. | ربط المسمار | ضياء السيراميك (مم) | الكمية من السيراميك (جهاز كمبيوتر) | التردد (كيلو هرتز) | السعة | الطاقة (واط) | ||
| الأصفر | اللون الرمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 × 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع عمودي NTK TYPE | ||||||||
رقم الصنف. | ربط المسمار | ضياء السيراميك (مم) | الكمية من السيراميك (جهاز كمبيوتر) | التردد (كيلو هرتز) | السعة | الطاقة (واط) | ||
| الأصفر | اللون الرمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
ما هو محول بالموجات فوق الصوتية؟
تم تسمية المحول على نحو مناسب لأنه يستقبل الطاقة الكهربائية من مصدر الطاقة ويحولها إلى اهتزازات ميكانيكية.
كيف يعمل؟
عند تطبيق الجهد المتناوب بتردد 20000 هرتز على المحول ، فإنه يهتز فعليًا بنفس التردد.
ما هو محول يتكون من؟
محوِّل كهربائي مضغوط يتكون من قرص واحد أو أكثر من مادة كهرضغطية تقع بين قسمين من المعدن.
التجميع بأكمله مرنان في تردد محدد مسبقًا ، وطوله مساوٍ صوتيًا لطول الموجة النصفية عند التردد المطبق.
15KHZ معدات لحام البلاستيك بالموجات فوق الصوتية الأجزاء الأساسية لحام محول
|
|
