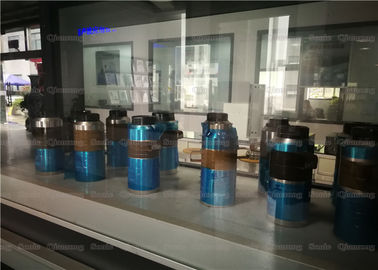

15 كيلو هرتز 2600 واط محول بالموجات فوق الصوتية لتطبيق جديد لخلق التجويف داخل الأنبوب
الوصف :
يحول المحول الطاقة الكهربائية عالية التردد إلى اهتزازات ميكانيكية عالية التردد. ويحتوي على العديد من أقراص السيراميك الكهروإجهادية الواقعة تحت ضغط بين كتلتين معدنيتين. بين كل قرص لوحة معدنية رقيقة ، والتي تشكل القطب. عندما يتم تغذية إشارة كهربائية جيبية إلى محول الطاقة عبر الأقطاب الكهربائية ، تتوسع الأقراص وتقلص ، وتنتج اهتزازات محورية.
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص بيزوزيريمي ، ودعم ، وكابل استخراج ، وجهاز استقبال الصنج. محوّل القرص الخزفي الكهروإجهادي مصنوع من مادة كهرضغطية PZT-5 مع استقطاب اتجاه الاستقطاب. يتكون مستقبل مجموعة Cymbal من 8 إلى 16 محولات Cymbal ، حلقتين معدنيتين وحشوات مطاطية. تزيد مسافة العمل الخاصة بالاختراع عن 35 مترًا ، ويصل عرض نطاق التردد إلى 10 كيلو هرتز ، ويمكن اكتشاف هدف المسافات الطويلة الذي يتحرك بسرعة عالية.
مواصفات:
| نموذج | QR-6015-4BZ |
| تكرر | 15 كيلو هرتز |
| انتاج الطاقة | 2600 واط |
| الترباس المشترك | M20 * 1.5 |
| قرص السيراميك القطر | 60MM |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 9-13.5nf |
| سعة | 10 أم |
| الوضعية | آلة لحام البلاستيك |
| نوع عمودي NTK TYPE | ||||||||
رقم الصنف. | ربط المسمار | ضياء السيراميك (مم) | الكمية من السيراميك (جهاز كمبيوتر) | التردد (كيلو هرتز) | السعة | الطاقة (واط) | ||
| الأصفر | اللون الرمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 × 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع عمودي NTK TYPE | ||||||||
رقم الصنف. | ربط المسمار | ضياء السيراميك (مم) | الكمية من السيراميك (جهاز كمبيوتر) | التردد (كيلو هرتز) | السعة | الطاقة (واط) | ||
| الأصفر | اللون الرمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
15 كيلو هرتز 2600 واط محول بالموجات فوق الصوتية لتطبيق جديد لخلق التجويف داخل الأنبوب
|
|
