هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-T35 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| اسم المنتجات: | محول استبدال بالموجات فوق الصوتية | تكرر: | 35 كيلو هرتز |
|---|---|---|---|
| انتاج الطاقة: | 1200 واط | الترباس المشترك: | م 8 |
| قطر قرص السيراميك: | 25 ملم | السعة: | 2.1-2.3nf |
| السعة: | 6um | تطبيق: | استبدال محول Telsonic |
| إبراز: | محول لحام بالموجات فوق الصوتية محول تلسونيك,محول لحام بالموجات فوق الصوتية 35 كيلو هرتز,محول لحام بالموجات فوق الصوتية M8 مشترك |
||

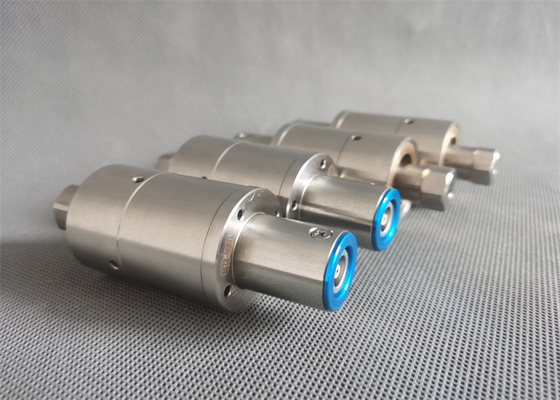

35 كيلو هرتز بالموجات فوق الصوتية استبدال محول مطابقة مولد تلسونيك
وصف:
وفقًا لمعلمات محول الطاقة الأصلي Telsonic ، فإنه يتوافق مع صندوق Telsonic الكهربائي.يستخدم QRsonic سيراميك كهرضغطية عالي الجودة وعالي الاتساق ، مصمم وفقًا للهيكل الأصلي ، التشغيل المستقر ، الثبات العالي ، الاتساق العالي ، اختبار الحمل العالي ، غير ساخن ، السعة العالية ، المقاومة المنخفضة ، الموجة المستقرة ، خصائص الموجة المستمرة.
استبدال تلسونيك SE3512C كونفيرتر.محول الطاقة بالموجات فوق الصوتية هو جهاز يمكنه تحويل الطاقة الكهربائية عالية التردد إلى طاقة ميكانيكية.إنه بشكل عام سيراميك مغناطيسي وكهربائي انضغاطي.يتم إرسال خرج الطاقة إلى مولد الموجات فوق الصوتية ، ثم إلى محول الطاقة فوق الصوتي.يمكن لجهاز الاشتقاق بالموجات فوق الصوتية أن يولد موجات فوق صوتية.
تحديد:
| نموذج | QR-T35 |
| تكرر | 35 كيلو هرتز |
| انتاج الطاقة | 1000 واط |
| الترباس المشترك | م 8 |
| قطر قرص السيراميك | 25 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 2.1-2.3nf |
| السعة | 6 أم |
| تطبيق | ماكينة لحام بلاستيك |
تخصيص:
| هو - هيم لا |
ربط المسمار (الحجم)
|
قطر السيراميك (مم)
|
كمية السيراميك (كمبيوتر)
|
تردد الرنين (كيلو هرتز)
|
مدخل الطاقة | آلة |
| 1-QR-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سلسلة 2000 |
| 2-QR-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سلسلة 2000 |
| 3-QR-B502 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170 ، 8800 |
| 4-QR-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200 ، 8400 |
| 5-QR-B803 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W أو IW + |
| 7-QR-B4TH | م 8 | 25 | 4 | 40 | 800 | 40 كيلو هرتز لحام برانسون |
| 8-QR-B4TR | م 8 | 25 | 4 | 40 | 800 | 40 كيلو هرتز لحام برانسون |
| 9-QR-D20 | 1 / 2-20UNF | 50 | 2 | 20 | 2000 | 20 كيلو هرتز دكان الثقيلة |
| 10-QR-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | طراز Dukane 43A250 أو 43A255 أو 43D255 أو 43E255 أو 43A260 أو 43B260 |
| 11-QR-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | دوكان موديل 43B18 |
| 14-QR-D41C28 | م 8 | 35 | 2 | 40 | 800 | 40 كيلو هرتز دكان لحام |
| 15-QR-D41C29 | م 8 | 35 | 2 | 40 | 800 | 40 كيلو هرتز دكان لحام |
| 16-QR-R3510 | م 8 | 25 | 4 | 35 | 800 | 35 كيلو هرتز رينكو اللحام |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 كيلو هرتز ريكو اللحام |
| 18-QR-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | م 8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | م 8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | م 8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | م 8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | م 8 | 25 | 4 | 35 | 800 | 35 كيلو هرتز آلة تلسونيك |
| 24-QR-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
يمكن تخصيص العناصر الخاصة.
عملية إنتاج محول بالموجات فوق الصوتية:
يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص من السيراميك كهرضغطية ، ودعامة ، وكابل مخرج ، وجهاز استقبال مصفوفة Cymbal.محول القرص الخزفي الكهرضغطية مصنوع من مادة كهرضغطية PZT-5 مستقطبة في اتجاه السماكة.يتكون مستقبل مجموعة Cymbal من 8-16 محولات طاقة Cymbal ، وحلقتين معدنيتين وغسالات مطاطية.
1. جففه بمسدس الهواء الساخن
2. ضع ورقة القطب أولاً
3. سيراميك ، صفائح قطب كهربائي ، سيراميك
4. الغطاء الخلفي ، مسامير
5. تحديد المواقع
6. احتراق
7. الغراء
8. ضع الفرن
9. اختبار مع آلة الاختبار
10. صب
11. اختبر مرة أخرى قبل التعبئة
35 كيلو هرتز بالموجات فوق الصوتية استبدال محول مطابقة مولد تلسونيك
