هانغتشو Qianrong أتمتة المعدات المحدودة
التركيز على التطبيق بالموجات فوق الصوتية ، بحسن نية لكسب العملاء
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QRsonic |
| إصدار الشهادات: | CE |
| رقم الموديل: | QR-5520-4BZ |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotation |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| منتوج إسم: | محول اللحام بالموجات فوق الصوتية | تكرر: | 20 كيلوهرتز |
|---|---|---|---|
| انتاج الطاقة: | 1800 واط | الترباس المشترك: | M18 * 1.5 |
| قرص السيراميك القطر: | 55 مم | الكمية من أقراص السيراميك: | 4pcs |
| مواسعة: | 10.5-11.5nf | سعة: | 10 أم |
| إبراز: | بالموجات فوق الصوتية عالية الطاقة محول,عالية التردد محول بالموجات فوق الصوتية |
||

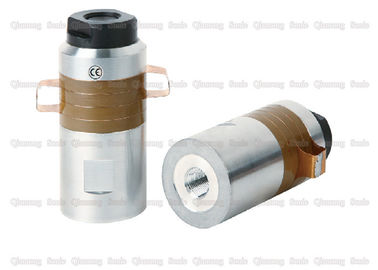

1800W 20KHZ محول اللحام بالموجات فوق الصوتية مع 55MM القطر السيراميك
وصف:
تستخدم آلات الموجات فوق الصوتية الموجودة عمومًا محولات السيراميك الكهروإجهادية. صُنعت محولات السيراميك الكهروإجهادية من خلال شطيرة السيراميك الكهروإجهادي مع اثنين من كتل التحميل الأمامية والخلفية المعدنية وربطها بإحكام بواسطة البراغي. تبلغ سعة خرج المحول النموذجي حوالي 10 ميكرون.
محولات السيراميك الكهروإجهادية تتمتع بمزايا كفاءة التحويل العالية ، الإنتاج الضخم ، إلخ. العيب هو أن سعة الطاقة المنتجة صغيرة.
مواصفات:
| نموذج | QR-5520-4BZ |
| تكرر | 20KHZ |
| انتاج الطاقة | 1800 واط |
| الترباس المشترك | M18 * 1.5 |
| قرص السيراميك القطر | 55MM |
| الكمية من أقراص السيراميك | 4 جهاز كمبيوتر شخصى |
| السعة | 10.5-11.5nf |
| سعة | 10 أم |
| الوضعية | آلة لحام البلاستيك |
مبدأ لحام البلاستيك بالموجات فوق الصوتية:
عندما تعمل الموجات فوق الصوتية على سطح التلامس بالحرارة البلاستيكية ، يتم توليد اهتزازات عالية التردد بعشرات الآلاف من المرات في الثانية. يصل الاهتزاز عالي التردد إلى سعة معينة ، ويتم نقل الطاقة بالموجات فوق الصوتية إلى منطقة اللحام من خلال اللحام العلوي ، لأن منطقة اللحام ثنائية عند واجهة اللحام ، تكون مقاومة الصوت كبيرة ، لذلك يتم توليد درجة حرارة عالية محلية . علاوة على ذلك ، بسبب ضعف التوصيل الحراري للبلاستيك ، فإنه لا يمكن تبديده في الوقت المناسب والتجمع في منطقة اللحام ، بحيث تذوب الوجوه الملامسة للبلاستيكين بسرعة ، وبعد ضغوط معينة ، يتم دمجها في واحدة. عندما تتوقف الموجة فوق الصوتية ، دع الضغط يدوم لبضع ثوان لتثبيته ، وبالتالي تشكيل سلسلة جزيئية قوية لأغراض اللحام ، ويمكن أن تكون قوة اللحام قريبة من قوة المواد الخام. تعتمد جودة لحام البلاستيك بالموجات فوق الصوتية على سعة رأس اللحام بالمحول ، والضغط المطبق ووقت اللحام. يمكن ضبط وقت اللحام وضغط رأس اللحام. يتم تحديد السعة بواسطة محول الطاقة والقرن. تفاعل هذه الكميات الثلاثة له قيمة مناسبة. عندما تتجاوز الطاقة القيمة المناسبة ، تكون كمية ذوبان البلاستيك كبيرة ، وتشوه مادة اللحام بسهولة ؛ إذا كانت الطاقة صغيرة ، فإن اللحام ليس سهلاً ، والضغط المطبق ليس كبيرًا جدًا. هذا الضغط الأمثل هو نتاج طول الجانب للجزء الملحوم والضغط الأمثل لكل 1 ملم من الحافة.
1800W 20KHZ محول اللحام بالموجات فوق الصوتية مع 55MM القطر السيراميك
