| MOQ: | 1 قطعة |
| السعر: | Negotation |
| standard packaging: | معبأة في الكرتون |
| Delivery period: | 3 أيام عمل |
| payment method: | تي / تي ، ويسترن يونيون |
| Supply Capacity: | 2000pcs شهريا |

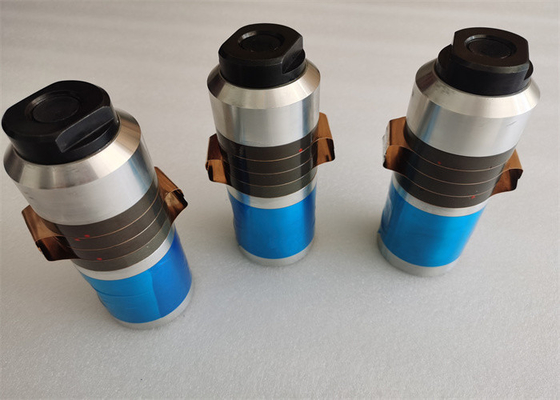

سيراميك بالموجات فوق الصوتية كهرضغطية مع نطاق مكثف بتردد 15 كيلو هرتز من 10nf إلى 11nf
وصف:
يحول محول الطاقة بالموجات فوق الصوتية خرج الطاقة الكهربائية أو المغناطيسية بواسطة مولد الموجات فوق الصوتية إلى اهتزاز ميكانيكي بنفس التردد.في الوقت الحاضر ، يتم استخدام محول الطاقة الخزفي الكهرضغطية على آلة القناع.يعمل التأثير الكهروإجهادي للمادة على تحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية.مبدأ عمل محولات الطاقة بالموجات فوق الصوتية الطبية (تحقيقات الموجات فوق الصوتية) هو نفسه في الأساس ، ويحتوي الجزء الداخلي منه عادةً على عنصر تخزين الطاقة الكهربائية ونظام اهتزاز ميكانيكي.عند استخدام محول الطاقة كجهاز إرسال ، فإن إشارة التذبذب الكهربائي المرسلة من مصدر طاقة الإثارة سوف تتسبب في تغيير المجال الكهربائي أو المجال المغناطيسي في عنصر تخزين الطاقة الكهربائية للمحول.سيؤثر هذا التغيير على نظام الاهتزاز الميكانيكي للمحول من خلال بعض التأثير.يتم إنشاء قوة دافعة لدخول حالة الاهتزاز ، وبالتالي دفع الوسيط في اتصال مع نظام الاهتزاز الميكانيكي لمحول الطاقة ليهتز ويشع الموجات الصوتية في الوسط.عملية استقبال الموجات الصوتية هي عكس ذلك تمامًا.تعمل الموجات الصوتية الخارجية على السطح المهتز لمحول الطاقة ، مما يتسبب في اهتزاز نظام الاهتزاز الميكانيكي للمحول.مع تأثير مادي معين ، فإنه يتسبب في المجال الكهربائي أو عنصر تخزين الطاقة للمحول.يتغير المجال المغناطيسي وفقًا لذلك ، مما يتسبب في توليد الخرج الكهربائي لمحول الطاقة من الجهد والتيار المقابل للإشارة الصوتية.
تحديد:
| نموذج | QR-6015-4BZG |
| تكرار | 15 كيلو هرتز |
| انتاج الطاقة | 2600 واط |
| الترباس المشترك | M20 * 1.5 |
| قطر قرص السيراميك | 60 ملم |
| عدد الاقراص الخزفية | 4 جهاز كمبيوتر شخصى |
| السعة | 10-11nf |
| السعة | 10 أم |
| طلب | ماكينة لحام بلاستيك |
حدود:
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | من 15000 إلى 17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | من 15000 إلى 17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 هرتز | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع العمودNTK يكتب | ||||||||
|
رقم الصنف.
|
ربط المسمار
|
ديا السيراميك (مم)
|
الكمية من السيراميك (كمبيوتر) |
التردد (كيلو هرتز)
|
السعة |
قوة (W)
|
||
| أصفر | رمادي | أسود | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | م 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | م 10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | م 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
احتياطات تجميع أجزاء محول الطاقة بالموجات فوق الصوتية:
يتم توصيل الأجزاء الرئيسية لنظام الاهتزاز بالموجات فوق الصوتية ، مثل المحولات ، والأبواق ، ورؤوس الأدوات ، وما إلى ذلك ، بواسطة مسمار مركزي.
1. تأكد من أن سطح التلامس يجب أن يكون أملسًا وخاليًا من الخدوش.إذا كان هناك أي خدوش ، فاستخدم ورقة معدنية برقم صفر أو أكثر لتلميعها برفق.يلزم تسوية الخلل دون الإضرار بسطح سطح التلامس.
2. نظف المسامير ، وفتحات المسامير ، وأسطح التلامس بمنظف متطاير وغير قابل للتآكل.
3. قم بتنظيف المسامير اللولبية وفتحات المسامير وأسطح التلامس تمامًا.
4. يجب أن تكون جميع فتحات المسامير المترابطة عمودية على سطح التلامس.
5. ضع طبقة رقيقة من الزبدة أو الفازلين على سطح التلامس قبل الشد.لا تنطبق على براغي التوصيل وفتحات المسامير.
6. اربط الجزأين بعناية.اضبط عزم الربط المناسب وفقًا لمواصفات براغي التوصيل.عندما يكون ذلك ممكنا ، شدها بشكل صحيح.
7. إذا قمت بفك سطح المفصل مرة أخرى ، يجب ألا ترى أي ندوب.
8. يتم توزيع سعة نظام الاهتزاز يدويًا بالتساوي ، بدون صوت غريب ، لا توجد حمى شديدة محلية.
9. بعد إعادة فتح سطح المفصل بعد العمل لفترة من الوقت ، يجب ألا تكون هناك علامات للأكسدة أو الاجتثاث.خلاف ذلك ، فإن الاتصال هنا ليس جيدًا ، وتضيع هنا الطاقة فوق الصوتية بشكل خطير.
سيراميك بالموجات فوق الصوتية كهرضغطية مع نطاق مكثف بتردد 15 كيلو هرتز من 10nf إلى 11nf
|
|
